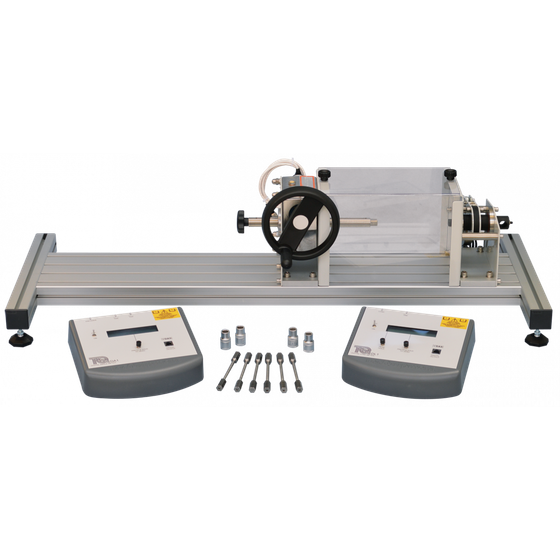

SM1001 30Nmねじり試験機
卓上型のコンパクトな装置は、ウォームギヤ式（60：1）手動ハンドルによって最大30Nmのトルクを試験片に与える事ができ、ねじりトルクとねじり角は付属の表示器にデジタル表示されます。支点間距離はスライドしてどの位置でも固定ができますので様々な試験片を取付けて実験することが可能です。 オプションのデータ自動収集システムVDAS-B（別売）は、ねじりトルク（Nm）とねじり角データをリアルタイムにパソコン（別売）に表示し収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。
この製品へのお問い合わせ
基本情報
SM1001仕様 最大トルク：30Nm 最大試験長さ：750mm ギアボックス比：60：1 寸 法：1100 x 400 x H350ｍｍ 重 量：約33.0kg 電 源：単相AC100~AC240V 50/60Hz SM1001付属品 試験片取付け用の12mm6角ソケット 試験片取付け用の3/16インチ6角ソケット ねじり角表示器、トルク表示器（小数点以下2桁表示） TR1010試験片 0.1％炭素鋼 （焼鈍し無）x6本 実験要領書
価格帯
納期
用途／実績例
卓上型のコンパクトな装置は、ウォームギヤ式（60：1）手動ハンドルによって最大30Nmのトルクを試験片に与える事ができ、ねじりトルクとねじり角は付属の表示器にデジタル表示されます。支点間距離はスライドしてどの位置でも固定ができますので様々な試験片を取付けて実験することが可能です。 納入実績：大学、工業高等専門学校、高等学校等
詳細情報
-
試験片形状図 試験片※消耗品 （別売りオプション） TR1010試験片0.1％炭素鋼x10本（ BS 230M07） TR1011試験片0.1％炭素鋼x10本（900℃焼きならし） TR1020試験片0.4％炭素鋼x10本（BS 212M36） TR1021試験片0.4％炭素鋼x10本（860℃焼きならし） TR1040試験片黄銅60%/亜鉛40%x10本（ BS CZ121） TR1050試験片鋳鉄Grade260x10本（ BS1452）
-
VDAS-B データ自動収集システム（別売りオプション） PC（別売）と接続して測定データを表示、収集、図表化するためのインターフェースとソフトウェアです。 寸法：W330 x D205 x H45mm 約2Kg
-
VDAS-B データ自動収集システムソフト参考画面
-
SM1001aねじり計測機（別売りオプション） 直径6 mmの試験片に適した精密機器で、試験長さ50mmにおけるねじれ角を精密に計測し、VDASと接続できます。 デジタル表示：mm又はインチ アーム長さ：1インチ 0.001インチ＝0.001ラジアン
-
システム接続例
カタログ（1）
カタログをまとめてダウンロード
