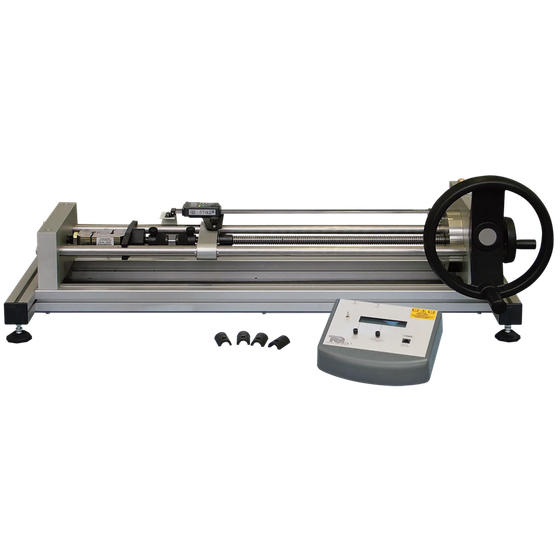

SM1002 20kN引張試験機（横置）
横置き型のコンパクトな引張試験機です。ウォームギヤ式手動ハンドルによって水平方向に約400mm可動することができ、最大20kNの引張試験ができます。また、試験片固定チャック間の距離を容易に変更するためのクイックハンドルもあります。 付属の表示器がロードセルの荷重（kN）、スライド式ダイヤルゲージが引張変位（mm）をデジタル表示します。試験機には素材や長さの異なる6種類の引張試験片（合計60本）が付属されています。 オプションの伸び計SM1002A（別売）は、伸び測定の精度を上げてヤング率の算出に役立ちます。 オプションのデータ自動収集システムVDAS-B（別売）は、荷重をリアルタイムにパソコン（別売）に表示し収集されたデータを計算、図表化し、実験をスムーズに進める事ができます。
この製品へのお問い合わせ
基本情報
SM1002仕様 寸法：1100 x 400 x H350ｍｍ 質量：約41.5kg 最大荷重：20 kN ストローク：最大約400mm 可動方式：ウォームギヤハンドル式 ロードセル分解能：0.01kN ダイヤルゲージ分解能：0.01mm 電源：単相AC90~AC250V 50/60Hz 使用温度環境：温度 5 ℃～40 ℃ 【SM1002付属品】引張試験片 合計60本 φ5mm、有効長さ（TS＝25mm, TL＝50mm） 0.1% 炭素鋼（TS1010x5本, TL1010x5本） 0.4% 炭素鋼（TS1011x5本, TL1011x5本） 0.1% 炭素鋼 焼きなまし（TS1020x5本, TL1020x5本） 0.4% 炭素鋼 焼きなまし（TS1021x5本, TL1021x5本） アルミニウム（TS1030x5本, TL1030x5本） 黄銅（TS1040x5本, TL1040x5本）
価格帯
納期
用途／実績例
横置き型のコンパクトな引張試験機です。ウォームギヤ式手動ハンドルによって水平方向に約400mm可動することができ、最大20kNの引張試験ができます。また、試験片固定チャック間の距離を容易に変更するためのクイックハンドルもあります。 納入実績：大学、工業高等専門学校、高等学校等
詳細情報
-
引張試験片参考図
-
TS試験片 有効長さ25mm（付属品） 有効長さ25mm試験片 ※消耗品 （別売りオプション） TS10100.1% 炭素鋼 x5本 TS10110.4% 炭素鋼 x5本 TS10200.1% 炭素鋼（焼きなまし）x5本 TS10210.4% 炭素鋼（焼きなまし）x5本 TS1030アルミニウム x5本 TS1040黄銅 x5本
-
TL試験片 有効長さ50mm（付属品） 有効長さ50mm試験片※消耗品（別売りオプション） TL10100.1% 炭素鋼 x5本 TL10110.4% 炭素鋼 x5本 TL10200.1% 炭素鋼（焼きなまし）x5本 TL10210.4% 炭素鋼（焼きなまし）x5本 TL1030アルミニウム x5本 TL1040黄銅 x5本
-
VDAS-B データ自動収集システム（別売りオプション） PC（別売）と接続して測定データを表示、収集、図表化するためのインターフェースとソフトウェアです。 寸法：W330 x D205 x H45mm 約2Kg
-
VDAS-B データ自動収集システムソフト参考画面
-
SM1002Aのび計測器（別売りオプション） 試験片にSM1002Aを取付けた参考写真
-
試験片のチャック固定写真 標点長さ50mmの黄銅試験片取付け
-
SM1002Aのび計測器（別売） 試験片にSM1002Aを取付けた状態の参考写真
