TM1016V 自由振動と強制振動実験装置

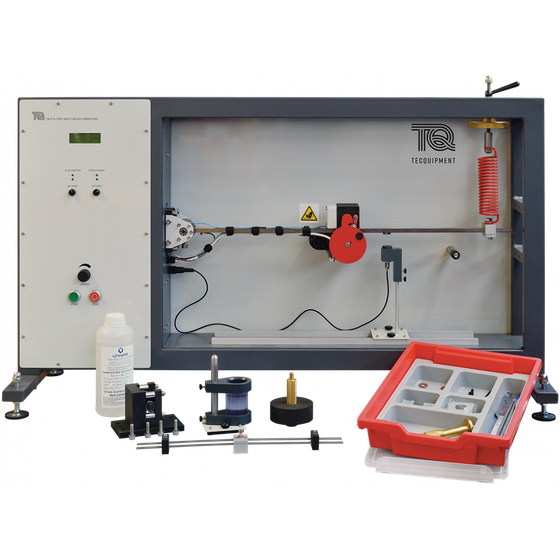

鋼製の梁（工具鋼）を使用した単純支持梁、又はばね支持梁を用いて自由振動と強制振動、振動減衰、防振を実験します。実験は「左端ピン支点ー右端ローラ支点」の単純支持梁、又は「左端ピン支点ー右端ばね支点」のばね支持梁の2種類です。 強制振動実験では、梁中央の振動機がオフセット重り付きフライホイール2枚を回転し梁に振動を起こします。振動機質量は下に重りを追加して可変することができます。自由振動実験では、梁に手動で衝撃を与え振動を起こします。その他、オイルダンパを用いた減衰実験や防振装置を用いた自由・強制振動防振実験を行えます。振動機のフライホイール回転速度（Hz, rad/s, rev/min）をデジタル表示、梁下に設置された変位センサは梁の振幅、振動数（固有振動数）を計測します。 振動機内の加速度計は変位センサと同位置に配置され、実験での加速度波形と関数処理波形（理論値）との比較検証ができます。荷重変化が固有振動数に及ぼす影響、ダンパ減衰による減衰比ζ、減衰率算出、単純支持梁の防振実験等の幅広い実験ができます。
この製品へのお問い合わせ
基本情報
TM1016V 仕様 梁：工具鋼 E=2.0x1011Pa, L815 x D25 x t10mm 支点間距離：単純支持梁支点間距離 = 800mm, ばね支持梁支点間距離 = 750mm ピン支点と振動機中心間距離 ＝ 400mm, 振動機幅=50mm 振動機：可変速モータ駆動、加速度計付き 最大速度 約17Hz （1020 rev.min-1） 振動機質量 4.2 kg, オフセット重り 4.5g x 2, 追加重り 400g x 5個, 重りホルダ 200g x 1個 ※加速度計は変位センサと同じ位置 ばね定数：3800 N.m-1 変位センサ：ピン支点から0.5M 減衰ダンパ：質量 0.4kg（単純梁）, 0.53 kg（剛性梁）, シリコンオイル 粘度 200 cSt 防振装置：ばね鋼（メッキ処理）, 質量 445g, 追加重り115g x2個 寸法・質量：W1280 x D450 x H800 mm 約80kg 電源：AC90V～250V 0.4A, 50/60Hz 騒音：70dB 付属品：データ自動収集システム（VDAS-B）, 非毒性シリコンオイル 500 ml
価格帯
納期
用途／実績例
【主な実験項目】 ばね支持梁（剛性梁）－集中荷重可変実験、ダンパ減衰 実験 単純支持梁－集中荷重可変実験、ダンパ減衰 実験、防振装置取付実験 固有振動数、不足減衰、臨界減衰、過減衰、振幅倍率β、位相遅れα、減衰比ζ、減衰率 納入実績：大学、工業高等専門学校、高等学校等
詳細情報
-
TM1016V装置説明図
-
ばね支持梁の自由振動 理論図
-
変位と関数処理された速度/加速度の位相差 参考グラフ
-
ばね支持梁の自由振動（ダンパ減衰） 理論図
-
振動減衰 参考グラフ
-
ばね支持梁の強制振動 理論図
-
振幅倍率 参考グラフ
-
振動機の位相遅れ概要図
-
防振装置 理論図
