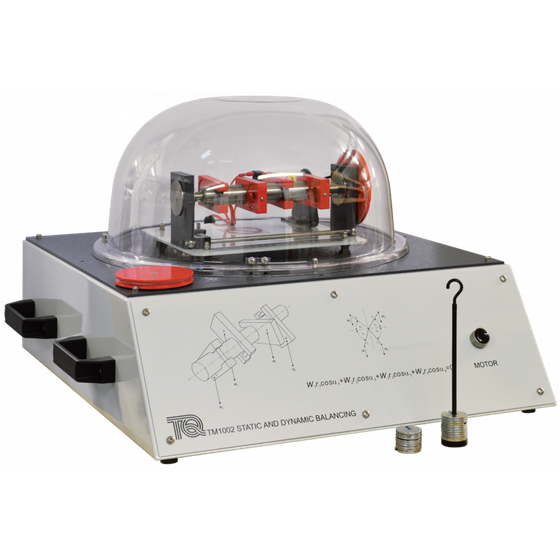

TM1002 静・動バランス実験装置
回転体における、静バランスと動バランスを実験する卓上型装置です。 軸受けに保持された鋼製シャフトに4つのバランスブロックがセットされており、電気モータとベルトがシャフトを回転します。 4個のバランスブロックは同じ質量ですが、先端の取り外し可能な円形インサートの位置と角度を変更することで、異なる質量とモーメントのブロックを作成できます。セットされたシャフトモーメントは、付属のプーリと重りを利用して正確に計測できます。 どの角度位置でも静的バランスであることを確認し、シャフトを回転させ4つのゴムマウントの振動から動バランスの不均衡を確認します。 透明保護カバーにはインターロック機構が備わっており、カバーを空けると回転は停止します。
この製品へのお問い合わせ
基本情報
TM1002 仕様 モータ回転数：約3000rpm シャフト長さ：170mm 重りブロック：4個、寸法約L75 x W38 x t12.7mm 重さ約121.0g（円形インサート、ネジ除く） 円形インサート：4種類、重さ約71g~43g 装置全体寸法：W600 x D600 x H360 mm 装置全体質量：約18kg 電源：AC100V 1A 50/60Hz 騒音：70dB以下 付属品：実験要領書 重りハンガーｘ1本 重り10gｘ20枚 重り1gｘ10枚 丸ベルト（予備）ｘ2本 六角レンチ
価格帯
納期
用途／実績例
回転体における、静バランスと動バランスを実験する卓上型装置です。 軸受けに保持された鋼製シャフトに4つのバランスブロックがセットされており、電気モータとベルトがシャフトを回転します。 納入実績：大学、工業高等専門学校、高等学校等
詳細情報
-
バランスブロックx4個組付け状態（円形インサート取除き）
-
ブロックx2個組付け状態（円形インサート取除き） 静バランスでも動バランスでは無いことを実演
-
付属プーリと重りを使用して シャフトの回転モーメント値を計測
-
2つの重りシステム実験参考図 動的に不均衡
-
3つの重り実験参考図 静・動バランスの均衡
-
4つの重りシステム実験 ベクトル図から未知のブロック位置を導く
-
付属の追加プーリと重り シャフト上のブロックモーメントを計測
