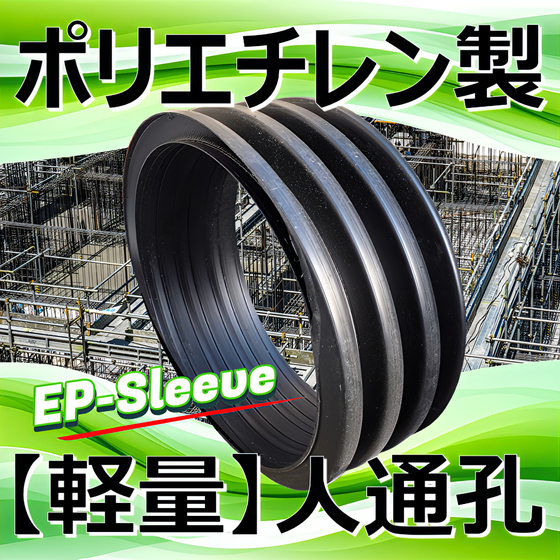

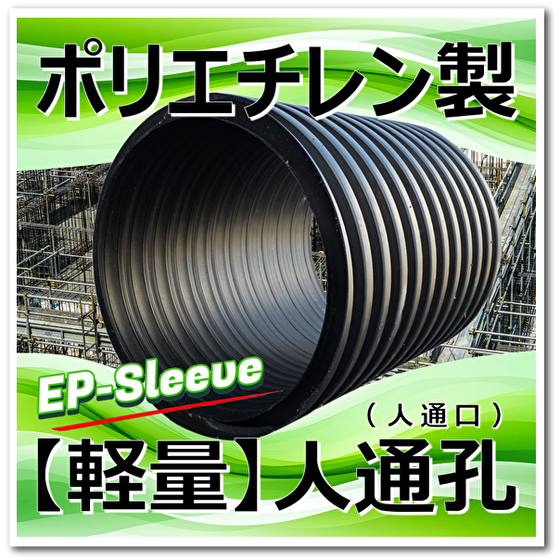

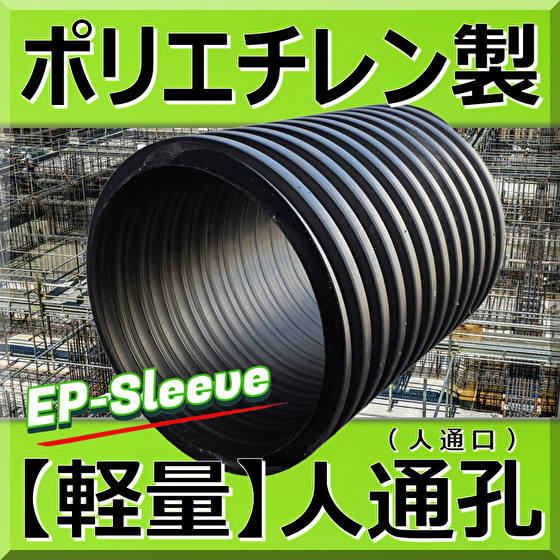

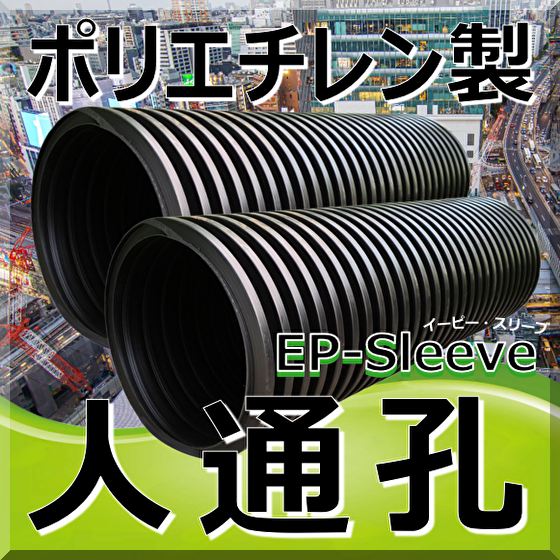

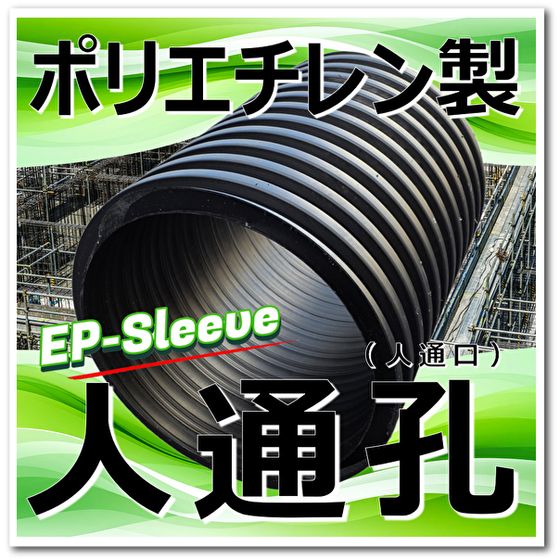

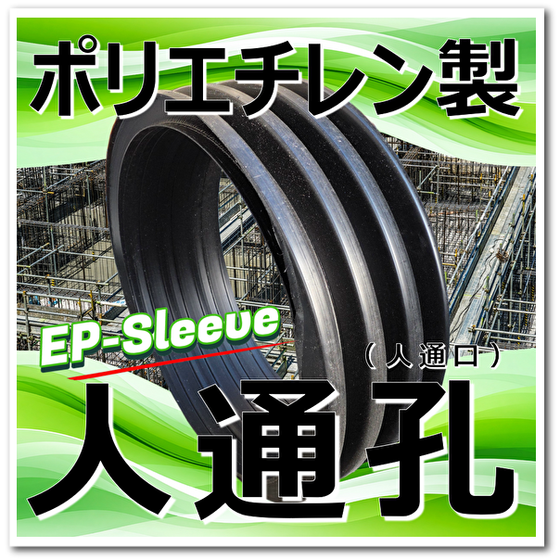

ポリエチレンスリーブ 人通孔(人通口)「 EP‐Sleeve(イーピー・スリーブTM)」 軽量/省力化・腐食対策/長寿命化！
国土交通省「インフラ長寿命化基本計画（橋梁、道路、公営住宅等）」に基づき、 インフラの長寿命化と、建設現場の省力化を「一箭双雕」 ■高耐圧強度：衝撃や外圧に強く、優れた扁平強度を持つ。 ■軽 量 材 質：硬質塩化ビニル管に比べ軽量で、運搬や作業効率に貢献 ■錆 に 強 い：高密度ポリエチレン製で、水場での設置に最適（耐腐食性） ■耐寒耐薬品：酷寒地や薬品への耐性に富む ポリエチレンは可塑剤を基本使わない安定素材、紫外線影響がなければ耐用年数は約30〜50年。 一方、可塑剤を含む塩ビ樹脂は10年程で劣化が始まり、柔軟性低下やひび割れを招く可能性も。 EPスリーブは、建築・インフラの長寿命化に貢献します。 『 “軽量” が現場の“効率”を加速させる！』高耐圧強度と、直接施工性に通じる “軽量“を共に 兼ね備えたスリーブ材。特に、硬質塩化ビニル管PVC 約53kg/mに比べ、EPスリーブは約17kg/mと 圧倒的な重量差で、確実に建設現場の作業効率向上、省力化を約束します。 ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい。
この製品へのお問い合わせ
基本情報
＜仕様＞（本製品は、内径呼称です） ・EP-600 内径：600／外径：700（mm）参考重量：約17kg/ｍ ※EP-700 内径：700／外径：816（mm）参考重量：約23kg/ｍ ※EP-800 内径：800／外径：938（mm）参考重量：約29kg/ｍ 〔製作長：最小300～最大1900ｍｍ〕 ■EP-600のみ、L=1900mm超の製作も承ります。事前にご相談ください■ 注1）管の内径許容差 ±1.5%となります。 注2）管切断公差は製作L長 -5mm～0mm となります。 注3）※サイズは常備在庫品では御座いません。事前に製作納期ご確認ください。 ▲建設現場毎のコンクリート打ち込み速度・打ち込み⾼さ、⼝径・梁幅によって、スリーブ パイプ内空間の補強について、⼗分ご検討の上、ご使⽤ください▲ 【ご施工時の注意点】 ・製品に、影響を及ぼす過度な振動がある場所でのご使⽤はお控えください。 ・製品に、変形を及ぼす強い⼒を加えないでください。 ・コンクリート打設時は、直接バイブレーターが当たった場合、破損する原因と なりますので、くれぐれもご注意ください。
価格帯
納期
用途／実績例
建築物の“梁せい・梁幅は伸長傾向“？ ・高層化・大空間化への対応 ・耐震・制振技術の進化 ・建物用途の多様化 ・設備スペースの確保 上記が、考えられる要因と言われていますが、その反面、昨今の建設現場は 人手不足と高齢化・技能労働者不足の課題が山積。 一刻も早い「省力化」を！更には、その先の「省人化」を実現するべく、 人通孔(人通口)スリーブ材の「軽量化」ご提案。 「現場の負担を、技術とアイデアで軽くする！」 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ ■電気設備向け 地中梁スリーブ「省力化製品」も取り揃えてます■ 『地中外壁用防水スリーブ『 パイプ・イン・スリーブ（略称PIS）』 ″ 地中梁貫通部の施工省力化！建築物防水性能 健全化！″ 地中外壁部、塩ビスリーブとエフレックス(FEP)外周空間に、事前に工場で「防水処理」 を施し、プレハブ化でお届け。現場で煩わしい作業不要、設置後は基本 "継手接続のみ" 安定的防水性担保！作業効率化『省力化実現』浸水対策/耐水化へ。 是非、カタログまとめてダウンロードください。
詳細情報
-
設置イメージ１
-
設置イメージ２
-
設置イメージ３
-
設置イメージ４
-
設置イメージ５
-
設置イメージ６
-
設置イメージ７
-
設置イメージ８
-
設置イメージ９
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| EP-600 呼び径（内径） | 外径：700mm |
| ※EP-700 呼び径（内径） | 外径：816mm（常備在庫品では御座いません） |
| ※EP-800 呼び径（内径） | 外径：938mm（常備在庫品では御座いません） |
カタログ（3）
カタログをまとめてダウンロード
CADデータ（12）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
この製品に関するニュース（3）
企業情報
企画・デザイン・設計に特化したメーカー。様々な建設現場に於ける問題を解決するべく、製品開発に特化し、斬新且つ革新的、更にエコロジカルな製品をご提供しています。 ご遠慮なくお問い合わせ下さい。
