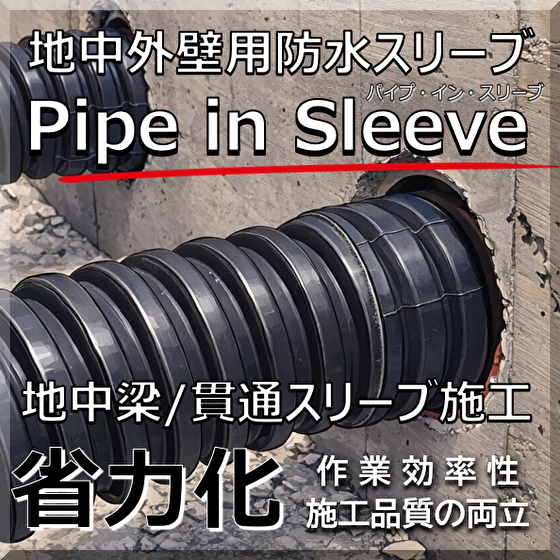

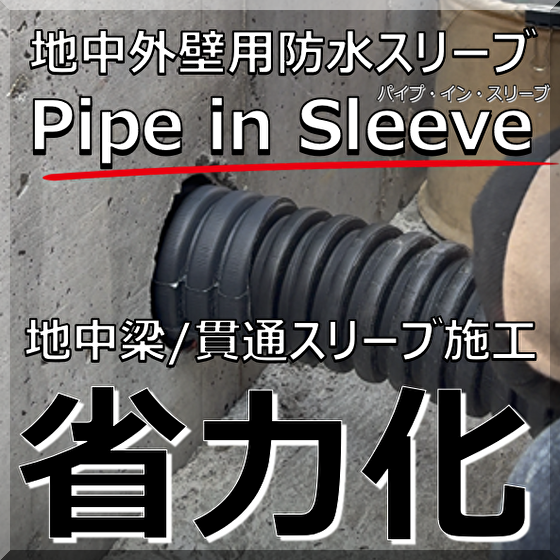

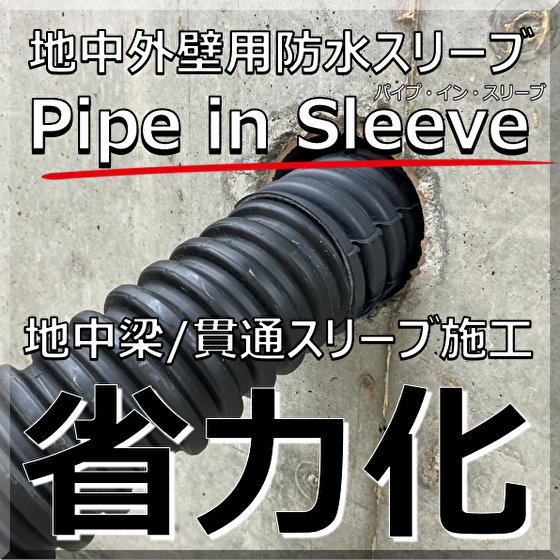

地中外壁用防水スリーブ「パイプインスリーブ」(略称PIS) 地中梁貫通スリーブ/施工現場 省力化！建築物防水性能 健全化！
『風水害への備え』～建築物の耐水化～ 塩ビスリーブとエフレックス(FEP)の外周空間(隙間)に、事前に工場で「防水処理」を 施し、プレハブ化して現場へ。建設現場で煩わしい作業は不要！ 設置後は基本「継手接続のみ」浸水対策/耐水化～安定的防水性担保！更に『省力化』 ■省力化革命■ 負担軽減＋水トラブル回避。高品質施工を実現する地中梁スリーブ ■施工簡略化■ 熟練不要で安心施工。効率UPでストレス軽減 ■浸水対策・耐水化推進■ 事前防水処理済でスマート施工。時短＋トラブルゼロの新スリーブ材 〔設計者・工事店様〕 FEP引き通し、ベルマウス端末取付 等 個々の仕様にアレンジ可！ 更に、経年変化で発生する予期せぬ漏水にも対処可能な構造的要点を備え、 卓越した保守・メンテナンス性、多才で汎用性に富む製品。 ●JECAフェア2026/製品コンクール：(一社)日本電設工業協会 奨励賞 受賞しました(古河電気工業様名義)● ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい。
この製品へのお問い合わせ
関連動画
基本情報
＜仕様＞ ●防水性 ・試験値(内面平滑管) 0.1MPa×72 hour （本品は完全防水を保証するものでは御座いません） ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) VU or VP ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株)エフレックス（or難燃エフレックス） ・シーリング材：硬化型防水材 2ヶ所充填 ＜注記＞ ＊本品に「止水リング」は付属無し。止水リングはメーカー仕様に則り、 スリーブ外径に合わせた物をご用意下さい。 ＊FEP/貫通管接続部材は、古河電気工業(株)エフレックスser.からお選び下さい。 ＊シーリング材(硬化型防水材)「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画/立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計/製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
~ 1万円
納期
即日
用途／実績例
＊R2.6 国交書発布『 建築物における電気設備の浸水対策ガイドライン』 ＊R3.4 (公財)日本下水道新技術機構『耐水化の推進(完成版)』 各自治体公共工事では、▲▲▲鉄管の切替えご採用急増中！ ＜公共工事/ご採用実績抜粋＞ （2026/１～６月集計） ・大阪府●●市）●●他増築に伴う通信設備等工事 ・静岡県●●市）令和7年度●●地区センター電気設備工事 ・京都府●●市）●●市民病院新棟建設工事（第１工区）に伴う電気設備工事 ・神奈川県●●市）●●小学校校舎増築電気設備その１工事 ・●●県 土木部営繕課）(仮称)●●特別支援学校新築電気設備工事 ・愛知県●●市）●●市学校給食センター統合再整備事業 （その他の実績は別途ご採用実績表をダウンロードください） 昨今の建設従事者・熟練工不足から "簡単に施工"が行える半面、防水性能を 軽んじる商材/工法もあり、電源引込部の漏水トラブルは、近年増加傾向。 漏水事故で、後々の大規模改修工事に至らない為にも、 『建設現場の省力化』『建築物の防水性能の健全化』何れも兼ね備えた パイプ・イン・スリーブのご採用を提唱致します。
詳細情報
-
JECAフェア2026 第65回製品コンクール：（一社）日本電設工業協会「奨励賞」受賞（古河電気工業様名義/PIS）
-
（打設後）エフレックス接続準備
-
パイプ・イン・スリーブ接続前１
-
パイプ・イン・スリーブ接続前２
-
パイプ・イン・スリーブ接続作業１
-
パイプ・イン・スリーブ接続作業２
-
パイプ・イン・スリーブ接続完了１
-
パイプ・イン・スリーブ接続完了２
-
パイプ・イン・スリーブ接続完了（近影）
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS50U（PIS50NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
| PIS30P（PIS30NP） | 貫通管/ FEP-30 （難燃FEP-30）＊ 硬質塩化ビニル管 VP-50 |
| PIS40P（PIS40NP） | 貫通管/ FEP-40 （難燃FEP-40）＊ 硬質塩化ビニル管 VP-65 |
| PIS50P（PIS50NP） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VP-75 |
| PIS65P（PIS65NP） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VP-100 |
| PIS80P（PIS80NP） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VP-125 |
| PIS100P（PIS100NP） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VP-150 |
| PIS125P（PIS125NP） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VP-200 |
| PIS150P（PIS150NP） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VP-250 |
カタログ（8）
カタログをまとめてダウンロード
CADデータ（48）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
