【NETIS登録製品】大伸縮量（200～600mm）、広遊間（～1230mm）に対応。橋梁の長寿命化、ライフサイクルコストを低減

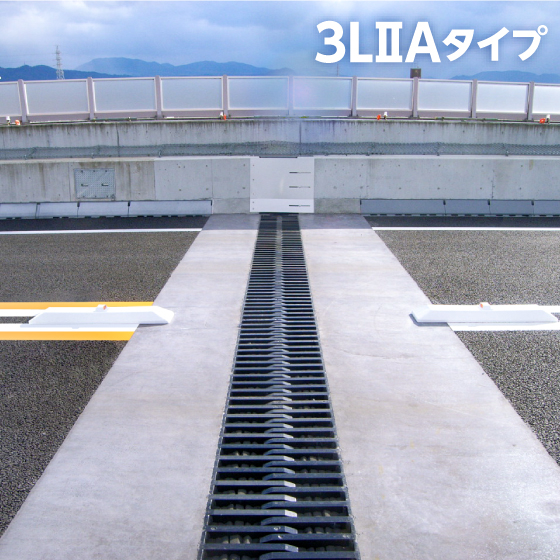

ハイブリッドジョイント3LIIAタイプは、荷重支持部とアンカープレート部が縦型一体構造となっているため耐久性が高く、金属疲労による損傷は発生しません。 第三者機関による実物を用いた疲労載荷試験により、耐用年数100年を確認。耐久性100年を実証しました。 耐久性100年は、橋梁の設計供用期間の100年に合致します。従来製品なら3〜4回交換が必要だった伸縮装置を一度も取り替えずに済むため、ライフサイクルコストを大幅に低減することができます。 鋼板を縦に使用することで露出部が少なくなり、走行時の衝撃が非常に小さく、騒音・振動が発生しづらい製品となっております。 大伸縮量、広遊間に対応可能な製品であり、ゴム系ジョイント（フィンガージョイント・埋設ジョイント以外の製品の総称）においては最大級の製品です。 NEXCO仕様の3LIIタイプとの大きな違いは、二次止水材が標準装備となっていないこと（別途取付は可）、塗装仕様が異なることの2点です。 耐久性や本体部の止水構造はNEXCO仕様と同等になります。
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ○大伸縮量（200～600mm）、広遊間（～1230mm）に対応 ○全ての橋種に対応可能 ○超低騒音・快適走行 ○超長期耐久性100年・メンテナンスフリー ○ファスナー構造による高止水性50年 ○施工が安全かつ容易（製品高さが低く比較的軽量） ○取替可能 ○経済的 ●詳しくはお問い合わせ、またはカタログをご請求ください。
価格帯
納期
※90日前後（数量によって納期が変動しますので、詳細はお問い合わせください。）
用途／実績例
国土交通省、NEXCO、都市高速、地方自治体他の公共団体を中心に全国でご採用をいただいております。 この製品は、NEXCOの止水試験、耐久性試験に合格した製品です。
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| 3LIIA-200 | 伸縮量200mm（±100mm） |
| 3LIIA-250 | 伸縮量250mm（±125mm） |
| 3LIIA-300 | 伸縮量300mm（±150mm） |
| 3LIIA-350 | 伸縮量350mm（±175mm） |
| 3LIIA-400 | 伸縮量400mm（±200mm） |
| 3LIIA-450 | 伸縮量450mm（±225mm） |
| 3LIIA-500 | 伸縮量500mm（±250mm） |
| 3LIIA-600 | 伸縮量600mm（±300mm） |
カタログ（5）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
クリテック工業の「CRETEC」は、Create(創造する)とTechnology(技術)を組み合わせ誕生しました。 橋梁伸縮装置の総合メーカーとして、橋梁の長寿命化に貢献する伸縮装置を開発し続けています。 大伸縮量・広遊間の3LIIは止水性50年、耐久性100年です。 また、当社は製品製造に止まらず、調査・設計・製造・販売・施工までを一貫して自社で行うことにより、 発注者様や元請様のご要望や、現場の橋や道路の状況・環境に合った伸縮装置を製造し施工することができます。 そして、伸縮装置の設置時に発生する問題点や撤去した既設伸縮装置の損傷状況を勘案して、製品改良・開発に活かしています。 伸縮装置のお問い合わせ、資料請求、お見積りはお気軽にどうぞ。 ◆橋梁伸縮装置とは… 橋台と橋桁、または、橋桁と橋桁との隙間に設置される部材です。 橋梁を設計する際、橋桁が温度変化などによって伸び縮みをするため、橋桁と橋台とがぶつからないように、また橋桁と橋桁とがぶつかり合わないように、遊間（隙間）を設けます。 この遊間を覆い、車や歩行者の走行を確保するために橋梁伸縮装置が必要となります。
