広帯域超音波法 WUTを用いてPC橋のグラウト充填探査を行う技術です。
グラウト充填探査システムは、広帯域超音波法（WUT：Wide Range Ultra sonic Testing の略称）を用いてPC 橋のグラウト充填探査を行う技術です。 WUTは、通常の超音波よりも広い帯域（2.5kHz～1MHz）の超音波を用いたもので、PC グラウトの充填性の判断は、主にシースからの反射波を分析して行います。 WUTによるグラウト充填探査は、コンクリート上に探触子を配置し、シースからの反射波を受信して、その特性値の差でグラウトの充填を判定します。 【特徴】 ○広帯域超音波法 WUTを用いる ○探査可能範囲の拡大 ○安全性の向上 ○コスト縮減 ○作業効率の向上 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報

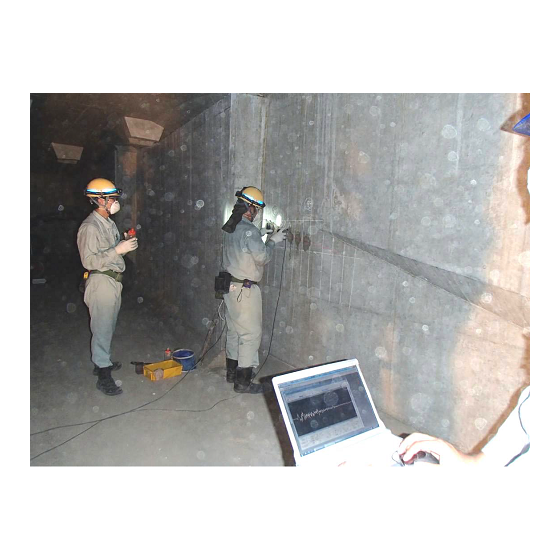

【特徴】 ○広帯域超音波法 WUTを用いてPC橋のグラウト充填探査を行う技術 ○探査可能範囲の拡大 →足場設置が困難な橋梁でも主桁内部(箱桁の場合)からグラウト探査が可能 →部材厚450mm(従来のＸ線調査による透過限界)以上の箇所で探査が可能 ○安全性の向上 →人体に影響の無い広帯域超音波の使用により安全性が向上 ○コスト縮減 →充填探査に要する時間の短縮や 作業足場設置面積の縮減に伴うコスト縮減が可能 ○作業効率の向上 →充填探査に要する時間の短縮に伴い、 1日に20～25箇所程度のグラウト探査が可能 ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格情報
お問い合わせください。
納期
※お問い合わせください。
用途／実績例
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
