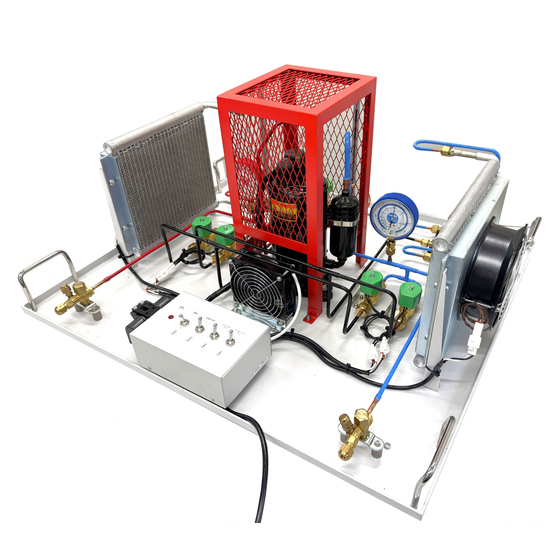

EC2020 冷凍サイクル実習装置 R32
環境負荷低減とエネルギー効率向上を両立した次世代冷媒R32を使用した実習装置です。 冷凍システムが卓上型台座に分かり易く配置され、ヒートポンプサイクルを効果的に学習することが出来ます。 スイッチ操作で冷房・暖房の切り替えができます。 冷房運転時、コンプレッサ（圧縮機）から吐出した高温高圧の冷媒ガス（過熱蒸気）はサイトグラスを通過し、コンデンサ（凝縮器）にて冷却凝縮液化（過冷却液）されます。サイトグラスを経由してキャピラリチューブ（膨張弁）を通過した低温低圧の液化冷媒（飽和液）はエバポレータ（蒸発器）に入ります。エバポレータ（蒸発器）にて空気と熱変換され、気化潜熱を空気にあたえてガス化した冷媒（過熱蒸気）は、サイトグラスを経由して圧縮機に戻ります。 各部の測定圧力と温度からP-h線図(圧力-比エンタルピ）を作成し、圧縮機出入口圧力と温度、圧縮機効率からこの装置の成績係数（COP）を算出します。
この製品へのお問い合わせ
基本情報
EC2020 仕様 寸法・重量：800 x 700 x H350mm、45kg 電源：AC100V/5A 50/60Hz コンプレッサ：ロータリーコンプレッサ（一定速） コンプレッサ冷却能力：1405W コンプレッサ入力：623W 冷媒：R32 約240g キャピラリチューブ：φ1.0mm（異なる長さ2種類付属） 連成計：高圧側-0.1～5.3MPa、低圧側-0.1～3.8MPa 操作温度範囲：+5℃から+30℃ 付属品：キャピラリチューブ2種類（540mm, 1400mm）
価格帯
納期
用途／実績例
環境負荷低減とエネルギー効率向上を両立した次世代冷媒R32を使用した実習装置です。 冷凍システムが卓上型台座に分かり易く配置され、ヒートポンプサイクルを効果的に学習することが出来ます。 スイッチ操作で冷房・暖房の切り替えができます。 納入実績：職業能力開発大学校、ポリテクセンター、大学、高校等
詳細情報
-
TM01温度表示器（別売りオプション） 4ヵ所の温度をリアルタイムにデジタル表示 K型熱電対4本付属（長さ約95cm） W70xD200xH45mm 約0.5kg、乾電池9Vx1個
-
KITS Windows 冷媒の熱物性及びサイクル性能計算用ソフト（別売りオプション） 理論サイクル計算用ソフトウェアです。冷媒R134a 、R404a、R410a、R1234yf、R32の理論サイクルを算出します。 実習装置で計測された各点の物性値をソフトへ入力し、コンプレッサ出入り口物性から理論サイクルを計算します。またコンプレッサ出口物性をコンプレッサ効率から求め理論サイクルを計算します。
-
EC2000a可変ファンユニット （別売りオプション） コンデンサ（凝縮器）ファンとエバポレータ（コイル管）ファンの風量を可変するユニットです。（トライアック式 調整範囲1～100％） 装置の各ファン配線へ割り込み接続します。 ボックス寸法：W100xD70xH75mm ケーブル長さ：約1M 注意：コンデンサ側ファンの低下は、圧力上昇を伴います。圧力上限値を超えないようにしてください。
