環境配慮型のハイテン鋼（高張力鋼）製グレーチング

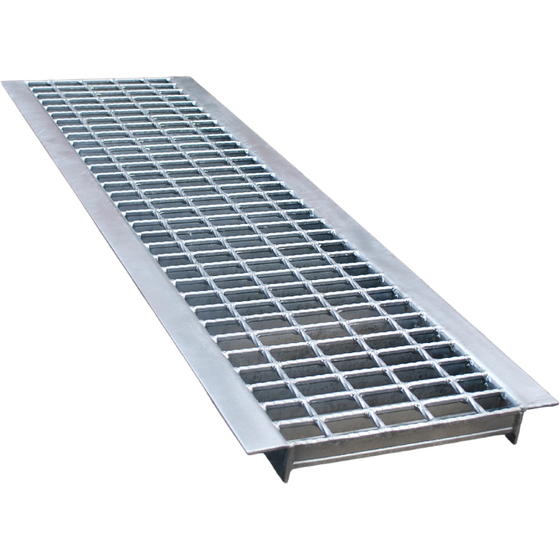

上ぶた式U形側溝（PU1型）JIS A 5372用のグレーチングです。 両側のＬアングルで側溝に引っかけて蓋をする特徴から「ツバ付グレーチング」と呼ばれます。 農業用水路に多いベンチフリュームにもツバ付タイプがよく使われますが側溝内側のテーパーが大きいためアングルを大きくする必要があります。 U字溝用グレーチング（ツバ付タイプ）の車両進行方向は縦断用のみです。 車輌が横断する場所での使用は想定されていませんのでご注意ください。（特別な設計を除く） 物価本一般品（ハイテン鋼製グレーチング）として掲載されており、公共工事・民間工事を問わず幅広く使用できます。主部材に従来鋼より強度の高いハイテン鋼を採用しており、同規格のSS400スチールグレーチングと比較して平均2%割安・軽量化・製造輸送時のCO2排出量約25%削減を実現。あら目・細目、横断・縦断、耐荷重T-2からT-25まで幅広く対応しています。
この製品へのお問い合わせ
基本情報
主部材：ハイテン鋼（高張力鋼） 標準仕様：すべり止め模様付 表面処理：溶融亜鉛めっき 耐荷重：T-14/T-6/T-2/歩道用 車両進行方向：主部材に対して垂直
価格情報
規格サイズは定価表参照 規格外サイズは別途お見積りいたします
納期
用途／実績例
上蓋式U字溝
詳細情報
-
グレーチングの構造 ベアリングバー：荷重を支える主部材で、垂直、等間隔、かつ平行に並べてあります。 ツイストバー：ベアリングバーに対して直角方向に電気圧接した補助部材でねじり六角鋼を使用しベアリングバーを垂直かつ平行に保持しそのバックリングを防ぎます。 エンドバー（エンドアングル）：主部材に対して直角方向の端（エンド）にあてて溶接し縁取りをつけるための鋼材です。
-
グレーチングの表面のすべり止め模様は湿潤状態ですべり抵抗値BPN40以上を保持しています
-
あら目タイプ 主部材ピッチ 30ミリ
-
細目タイプ 主部材ピッチ 12.5ミリ
-
細目タイプ 製品写真
