近日発売予定！プレハブ化で現場作業を効率化！工期短縮と品質向上を実現。

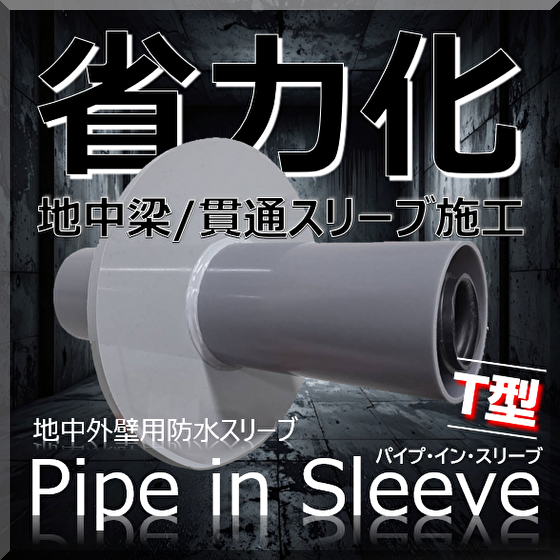

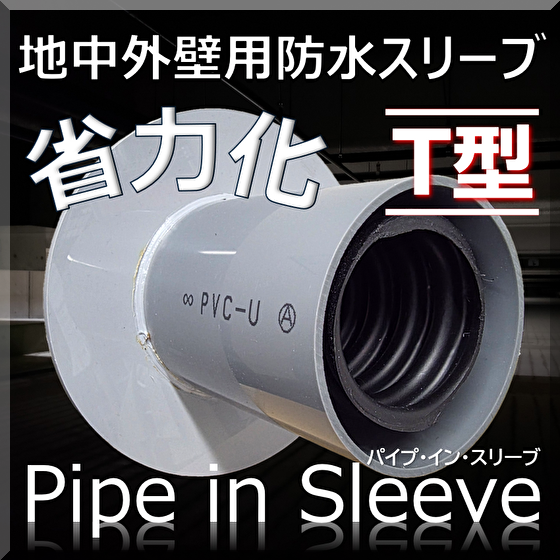

すでにご愛顧頂いてる「パイプ・イン・スリーブ」バージョンアップ品！ 「パイプ・イン・スリーブT型」略称PIS-T 塩ビスリーブに対し、貫通管エフレックス(FEP)を、工場にて事前に 防水材（シーリング材）充填し、プレハブ化。 T型はさらに、塩ビスリーブ外層部に「水切り塩ビつば」を塩ビ材で溶接。 塩ビスリーブ外周部のリング状・帯状に替わる仕様として、工事店様の ご要望で発売に至りました。 ＜PIS-T型の特長＞ ■省力化：作業負担を軽減し、現場トラブル未然回避 ■『災害対策』防水性：プレハブ化で浸水対策強化 ■熟練技術不要：複雑な工程をシンプル化！ ■柔軟スペック：物件毎の設計思想に適応 ■水切りツバ溶接仕様 〔設計者・工事店様〕 FEP引き通し、ベルマウス端末取付 等 個々の仕様にアレンジ可！ 更に、経年変化で発生する予期せぬ漏水にも対処可能な構造的要点を備え、 卓越した保守・メンテナンス性、多才で汎用性に富む製品。 ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい。
この製品へのお問い合わせ
関連動画
基本情報
＜仕様＞ ●防水性 ・試験値(内面平滑管) 0.1MPa×72 hour （本品は完全防水を保証するものでは御座いません） ◆塩ビスリーブ外周部「水切りつば」6ミリ厚＊50ミリ幅を同材溶接◆ ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) VU管 ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株)エフレックス（or難燃エフレックス） ・シーリング材：硬化型防水材2ヶ所充填 ＜注記＞ ＊防水試験は「水切りつば」部では無く、貫通部すき間となります。 ＊FEP/貫通管接続材は、古河電気工業(株)エフレックスser.からお選び下さい。 ＊シーリング材(硬化型防水材)「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画/立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計/製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
納期
用途／実績例
＊R2.6 国交書発布『 建築物における電気設備の浸水対策ガイドライン』 ＊R3.4 (公財)日本下水道新技術機構『耐水化の推進(完成版)』 同対策工事にて、●●●鉄管の切り替えご採用急増中！ ＜公共工事/ご採用実績 抜粋＞ （2026/１～６月集計） ・大阪府●●市）●●他増築に伴う通信設備等工事 ・静岡県●●市）令和7年度 ●●地区センター電気設備工事 ・京都府●●市）●●市民病院新棟建設工事（第１工区）に伴う電気設備工事 ・神奈川県●●市）●●小学校校舎増築電気設備その１工事 ・●●県 土木部営繕課）(仮称)●●特別支援学校新築電気設備工事 ・愛知県●●市）●●市学校給食センター統合再整備事業 （その他の実績は別途ご採用実績表をダウンロードください） 昨今の建設従事者・熟練工不足から "簡単に施工"が行える半面、防水性能を 軽んじる商材/工法もあり、電源引込部の漏水トラブルは、近年増加傾向。 漏水事故で、後々の大規模補修工事に至らない為にも、 『建設現場の省力化』『建築物の防水性能の健全化』何れも兼ね備えた パイプ・イン・スリーブのご採用を提唱致します。
詳細情報
-
JECAフェア2026 第65回製品コンクール：（一社）日本電設工業協会「奨励賞」受賞（古河電気工業様名義/PIS）
-
（打設～コンクリート硬化後）斫り後
-
斫り、さらに片側
-
片側斫り後
-
さぁ～接続！
-
接続（１）
-
接続（２）
-
接続（２）終わり！
-
【接写】
ラインアップ（8）
| 型番 | 概要 |
|---|---|
| PIS30UT（PIS30NUT） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50【水切りつば付】 |
| PIS40UT（PIS40NUT） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65【水切りつば付】 |
| PIS50UT（PIS50NUT） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75【水切りつば付】 |
| PIS65UT（PIS65NUT） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100【水切りつば付】 |
| PIS80UT（PIS80NUT） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125【水切りつば付】 |
| PIS100UT（PIS100NUT） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150【水切りつば付】 |
| PIS125UT（PIS125NUT） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200【水切りつば付】 |
| PIS150UT（PIS150NUT） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250【水切りつば付】 |
カタログ（7）
カタログをまとめてダウンロード
CADデータ（48）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
