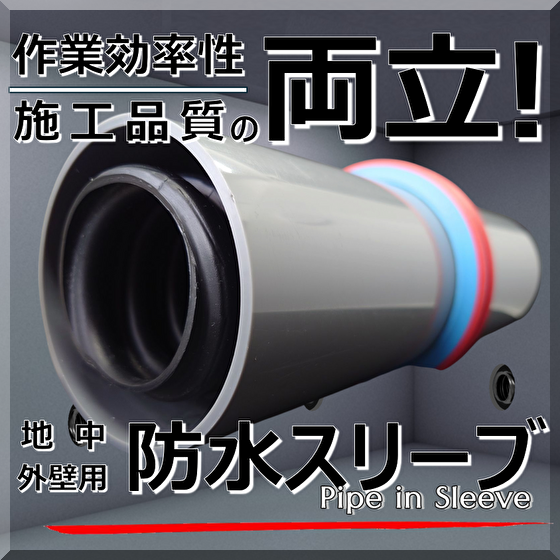

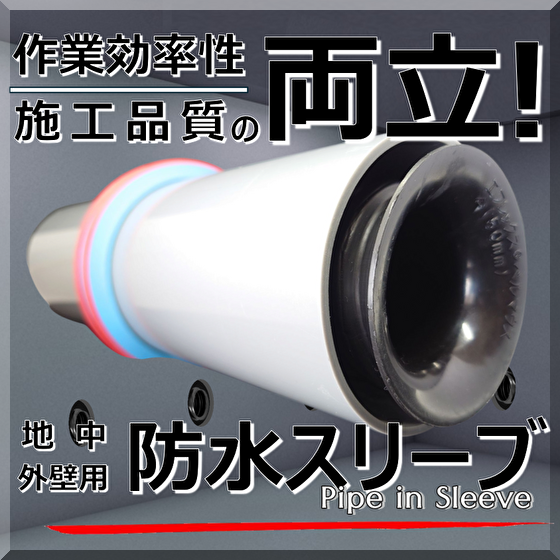

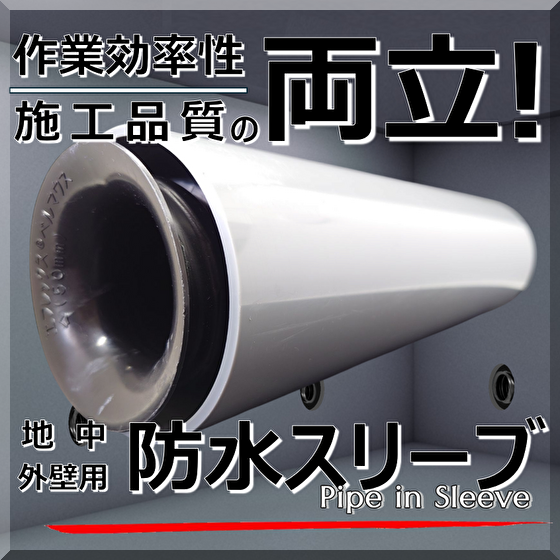

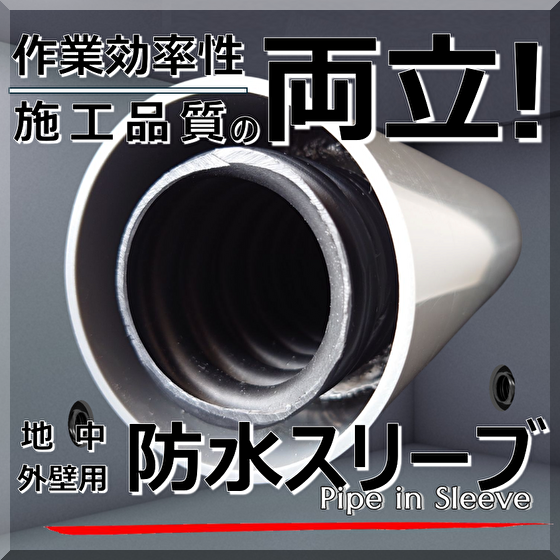

エネルギー設備保護に貢献する、省力化・浸水対策 地中外壁用防水スリーブ
■エネルギー施設の設備保護に於いては、ピット内への外部水侵入を起因とする 水災害からの安定的な保護が求められてます■ 特に、地下構造物や重要設備周辺では、わずかな浸水でも重大事故につながる リスクがあり、これらの課題に対し「パイプ・イン・スリーブ」は、工場での 事前防水処理を行い、プレハブ化された製品提供で、現場での煩雑な作業を 削減した上、安定的なな防水性能を提供。 これにより、エネルギーインフラの健全性を維持し、設備保護に貢献します。 【活用シーン】 ＜重要設備のピット外壁部の浸水対策＞ ・水トリー：地下埋設ケーブルの保護 ・電気系統 他の設備機器保護 ・衛生面・環境の悪化の低減 ・水の滞留による臭気の拡散 etc 【導入の効果】 ・浸水リスクの低減による設備保護 ・省力化：施工時間の短縮と作業員負担の軽減 ・安定した防水性能によるインフラの信頼性向上 ●YouTube「とめ太郎ちゃんねる」PR動画・ご施工イメージ等もご紹介しています。 是非ご閲覧ください。 ※詳細は「お問い合わせ」よりカタログ請求、また「ダウンロード」よりPDFデータご覧下さい
この製品へのお問い合わせ
関連動画
基本情報
＜仕様＞ ●防水性 ・試験値(内面平滑管) 0.1MPa×72 hour （本品は完全防水を保証するものでは御座いません） ●構成 ・スリーブ材：硬質ポリ塩化ビニル管(JIS K 6741) VU or VP ・スリーブ貫通管：地中埋設用電線保護管 古河電気工業(株)エフレックス（or難燃エフレックス） ・シーリング材：硬化型防水材 2ヶ所充填 ＜注記＞ ＊本品に「止水リング」は付属無し。止水リングはメーカー仕様に則り、 スリーブ外径に合わせた物をご用意下さい。 ＊FEP/貫通管接続部材は、古河電気工業(株)エフレックスser.からお選び下さい。 ＊シーリング材(硬化型防水材)「防水性能」は社内測定値であり、保証値では御座いません。 【お問い合わせ】 ・企画/立案：古河エレコム株式会社 新事業推進室 TEL：03-5297-8711 FAX：03-5297-8705 ・設計/製造：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
~ 1万円
納期
即日
用途／実績例
＊R2.6 国交書発布 『 建築物における電気設備の浸水対策ガイドライン』 ＊R3.4 (公財)日本下水道新技術機構 『 耐水化の推進（完成版）』 「パイプ・イン・スリーブ（PIS）」 ＜地方自治体/ご採用実績 抜粋＞ （2026/１月～3月集計） ・大阪府 ●●市）●●●●他増築に伴う通信設備等工事 ・静岡県 ●●市）令和7年度 (仮称)●●地区センター電気設備工事 ・京都府 ●●市）●●市民病院新棟建設工事（第１工区）に伴う電気設備工事 ・神奈川県●●市）●●小学校校舎増築電気設備その１工事 他 昨今の建設従事者・熟練工不足から "簡単に施工"が行える半面、 防水性能を軽んじる商材/工法もあり、地中梁の漏水トラブルは、 近年、増加傾向。 漏水事故で、後々の大規模補修工事に至らない為にも、 『建設現場の省力化』『建築物の防水性能の健全化』何れも兼ね備えた パイプ・イン・スリーブ(略称PIS)のご採用を提唱致します。
詳細情報
-
（打設～コンクリート硬化後）斫り後
-
斫り、さらに片側
-
片側斫り後
-
さぁ～接続！
-
接続（１）
-
接続（２）
-
接続（２）終わり！
-
【接写】
ラインアップ（16）
| 型番 | 概要 |
|---|---|
| PIS30U（PIS30NU） | 貫通管/ FEP-30（難燃FEP-30） ＊ 硬質塩化ビニル管 VU-50 |
| PIS40U（PIS40NU） | 貫通管/ FEP-40（難燃FEP-40） ＊ 硬質塩化ビニル管 VU-65 |
| PIS50U（PIS50NU） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VU-75 |
| PIS65U（PIS65NU） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VU-100 |
| PIS80U（PIS80NU） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VU-125 |
| PIS100U（PIS100NU） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VU-150 |
| PIS125U（PIS125NU） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VU-200 |
| PIS150U（PIS150NU） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VU-250 |
| PIS30P（PIS30NP） | 貫通管/ FEP-30 （難燃FEP-30）＊ 硬質塩化ビニル管 VP-50 |
| PIS40P（PIS40NP） | 貫通管/ FEP-40 （難燃FEP-40）＊ 硬質塩化ビニル管 VP-65 |
| PIS50P（PIS50NP） | 貫通管/ FEP-50 （難燃FEP-50）＊ 硬質塩化ビニル管 VP-75 |
| PIS65P（PIS65NP） | 貫通管/ FEP-65 （難燃FEP-65）＊ 硬質塩化ビニル管 VP-100 |
| PIS80P（PIS80NP） | 貫通管/ FEP-80 （難燃FEP-80）＊ 硬質塩化ビニル管 VP-125 |
| PIS100P（PIS100NP） | 貫通管/ FEP-100 （難燃FEP-100）＊ 硬質塩化ビニル管 VP-150 |
| PIS125P（PIS125NP） | 貫通管/ FEP-125 （難燃FEP-125）＊ 硬質塩化ビニル管 VP-200 |
| PIS150P（PIS150NP） | 貫通管/ FEP-150 （難燃FEP-150）＊ 硬質塩化ビニル管 VP-250 |
カタログ（6）
カタログをまとめてダウンロード
CADデータ（48）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30U（難燃PIS30NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VU-50 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40U（難燃PIS40NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VU-65 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50U（難燃PIS50NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VU-75 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65U（難燃PIS65NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VU-100 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80U（難燃PIS80NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VU-125 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100U（難燃PIS100NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VU-150 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125U（難燃PIS125NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VU-200 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VU-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150U（難燃PIS150NU） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VU-250 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-50）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS30P（難燃PIS30NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-30（難燃エフレックス NFP-30）／ JIS塩ビスリーブ VP-50 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-65）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS40P（難燃PIS40NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-40（難燃エフレックス NFP-40）／ JIS塩ビスリーブ VP-65 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-75）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS50P（難燃PIS50NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-50（難燃エフレックス NFP-50）／ JIS塩ビスリーブ VP-75 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-100）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS65P（難燃PIS65NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-65（難燃エフレックス NFP-65）／ JIS塩ビスリーブ VP-100 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-125）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS80P（難燃PIS80NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-80（難燃エフレックス NFP-80）／ JIS塩ビスリーブ VP-125 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-150）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS100P（難燃PIS100NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-100（難燃エフレックス NFP-100）／ JIS塩ビスリーブ VP-150 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-200）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS125P（難燃PIS125NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-125（難燃エフレックス NFP-125）／ JIS塩ビスリーブ VP-200 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
| 【図面（VP-250）】Pipe in Sleeve(パイプ・イン・スリーブ)：PIS150P（難燃PIS150NP） | Pipe in Sleeve（パイプ・イン・スリーブ）：貫通エフレックス FP-150（難燃エフレックス NFP-150）／ JIS塩ビスリーブ VP-250 |
|
企業情報
企画・デザイン・設計に特化したメーカー。様々な建設現場に於ける問題を解決するべく、製品開発に特化し、斬新且つ革新的、更にエコロジカルな製品をご提供しています。 ご遠慮なくお問い合わせ下さい。
