積雪地域の橋を安全に。国土交通省 東北地方整備局が定める圧雪荷重をクリア！橋梁伸縮装置「ハイブリッドジョイント TCFタイプ」

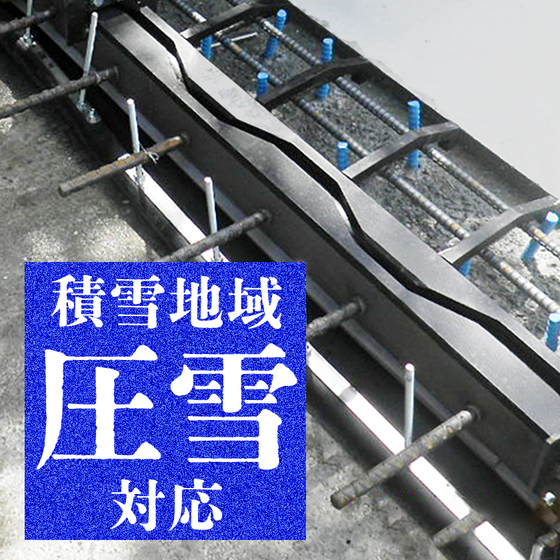

『ハイブリッドジョイント TCFタイプ』は、「圧雪」に対応した 東北地方をはじめ、積雪地域でご利用いただける橋梁伸縮装置です。 積雪地域では、降雪後の車両通行によって踏み固められる「圧雪」の 影響（除雪作業、雪の凍結、土砂堆積）により 通常とは異なる負荷が生じるため、止水材の耐久性に優れた製品が不可欠です。 国土交通省 東北地方整備局が定める10kNの圧雪荷重をクリア。 東北地方整備局が定める仕様に準拠した製品として、既存の伸縮装置をベースに開発しました。 止水材が表面に露出することのないフェースプレートタイプ構造の伸縮装置を採用し、 二次止水材を標準装備しています。 この二重構造で漏水リスクを低減し、高い止水性を実現しています。 そして、除雪車の刃が伸縮装置に引っかかることを防ぐため、除雪誘導板も標準装備。 製品本体を守るだけではなく、除雪作業時の安全性にも配慮しています。 ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
ハイブリッドジョイント TCFタイプ（荷重支持型、圧雪対応） 【特長】 （１）東北地方整備局の仕様に準拠した圧雪対応のジョイント※ 同地方整備局が定める10kNの圧雪荷重をクリア ※東北地方以外の積雪地域においても導入可能 （２）止水材が表面に露出することのないフェースプレートタイプ構造の伸縮装置を採用 さらに二次止水材を標準装備。二重構造で漏水リスクを低減し、高い止水性を実現 （３）除雪車の刃が伸縮装置に引っかかることを防ぐため、除雪誘導板を標準装備 製品本体を守るだけではなく、除雪作業時の安全性にも配慮 （４）NEXCO基準の疲労耐久性、止水性の試験に合格。耐用年数50年を証明 （５）形状が歯型であるため、走行時の衝撃が少なく低騒音 （６）工場にて1車線分を繋ぎ合わせて納品。漏水リスクを低減 施工は1車線ずつ行えるため、道路を全面通行止めにすることなく片側を共用しながら施工可能 （７）施工が容易なため、現場での作業が最低限ですみ、コスト削減に
価格帯
納期
用途／実績例
TCFタイプのベースとなる既存の伸縮装置は、NEXCOの高速道路を中心に全国でご採用をいただいております。
詳細情報
-
・止水材が表面に露出することのないフェースプレートタイプ構造の伸縮装置を採用 ・二次止水材を標準装備 ・除雪誘導板も標準装備
-
・伸縮量20mm～100mm、最大遊間255mm以下の全ての橋種に適用可能 ・伸縮量と標準遊間量に合わせ、5つのサイズから選定できます
-
・除雪誘導板の取り付けは片側、両側、どちらでも対応可能 ・施工する環境に合わせて選択 ・製品の型式は、除雪誘導板の取り付けが片側ならSG、両側ならDGとなります
ラインアップ（5）
| 型番 | 概要 |
|---|---|
| TCF-20SG（DG） | 伸縮量：20mm 標準遊間：65mm 最大遊間：75mm 製品高さ：75mm |
| TCF-30SG（DG） | 伸縮量：30mm 標準遊間：80mm 最大遊間：95mm 製品高さ：100mm |
| TCF-50SG（DG） | 伸縮量：50mm 標準遊間：120mm 最大遊間：145mm 製品高さ：100mm |
| TCF-80SG（DG） | 伸縮量：80mm 標準遊間：175mm 最大遊間：215mm 製品高さ：150mm |
| TCF-100SG（DG） | 伸縮量：100mm 標準遊間：205mm 最大遊間：255mm 製品高さ：150mm |
カタログ（1）
カタログをまとめてダウンロード
この製品に関するニュース（2）
企業情報
クリテック工業の「CRETEC」は、Create(創造する)とTechnology(技術)を組み合わせ誕生しました。 橋梁伸縮装置の総合メーカーとして、橋梁の長寿命化に貢献する伸縮装置を開発し続けています。 大伸縮量・広遊間の3LIIは止水性50年、耐久性100年です。 また、当社は製品製造に止まらず、調査・設計・製造・販売・施工までを一貫して自社で行うことにより、 発注者様や元請様のご要望や、現場の橋や道路の状況・環境に合った伸縮装置を製造し施工することができます。 そして、伸縮装置の設置時に発生する問題点や撤去した既設伸縮装置の損傷状況を勘案して、製品改良・開発に活かしています。 伸縮装置のお問い合わせ、資料請求、お見積りはお気軽にどうぞ。 ◆橋梁伸縮装置とは… 橋台と橋桁、または、橋桁と橋桁との隙間に設置される部材です。 橋梁を設計する際、橋桁が温度変化などによって伸び縮みをするため、橋桁と橋台とがぶつからないように、また橋桁と橋桁とがぶつかり合わないように、遊間（隙間）を設けます。 この遊間を覆い、車や歩行者の走行を確保するために橋梁伸縮装置が必要となります。
