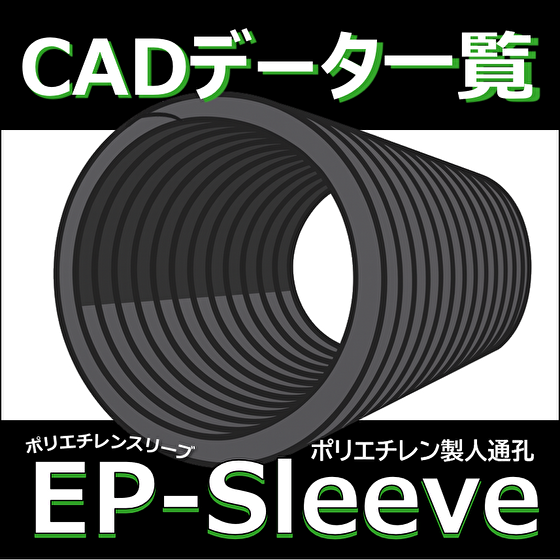

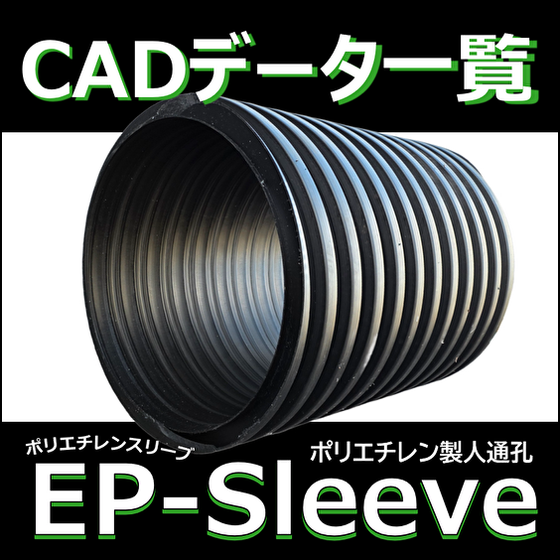

【ポリエチレンスリーブ/人通孔(人通口) 】EP-Sleeve(EPスリーブ) CADデータをダウンロード可能です。
同CADデータダウンロードのご利用にあたっては、事前に以下の注意事項をご確認ください。 提供データを使用なされた段階から、以下 注意事項に同意されたものと見なされます。 予めご留意の程、何卒宜しくお願い申し上げます。 ＜注意事項＞ ◆CADデータは、弊社製品ご採用検討して頂く目的のみにご使用頂き、それ以外の目的には 一切ご使用はお控えください。 ◆CADデータの著作権及び所有権は、EPJ株式会社が所有しており、同データをEPJ株式会社の 同意無しに、デジタルメディア並びにプリントメディアに再利用(転用)する事は出来ません。 更に、第三者への貸与・譲渡もご遠慮願います。 ◆CADデータを、無断に一部修正、加工することはご遠慮ください。 ◆CADデータご使用で生じた結果ついては、弊社は責任を負いかねますので予めご承知ください。 ◆製品改良・バージョンアップにて、掲載データは予告なく更新・削除される場合が御座います。 予めご了承ください。 ※詳細は「お問い合わせ」よりデータご請求、また「ダウンロード」よりPDFデータご覧下さい
この製品へのお問い合わせ
基本情報
EP-Sleeve（イーピー・スリーブ）【地中梁：人通孔(人通口) 用途】 ＜仕様＞（本製品は、内径呼称となります） ・EP-600 内径：600／外径：700（mm）参考重量：約17kg/ｍ ※EP-700 内径：700／外径：816（mm）参考重量：約23kg/ｍ ※EP-800 内径：800／外径：938（mm）参考重量：約29kg/ｍ 〔製作長：最小300～最大1900ｍｍ〕 注1）管の内径許容差 ±1.5%となります。 注2）管切断公差は製作L長 -5mm～0mm となります。 注3）※サイズは常備在庫品では御座いません。事前に製作納期の確認をお願い致します。 お問合せ先：EPJ株式会社〔イーピージェー〕 TEL : 03-5643-8137 FAX：03-5643-8138 Email : info@epj-inc.co.jp
価格帯
納期
用途／実績例
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| EP-600 呼び径（内径） | 外径：700mm |
| ※EP-700 呼び径（内径） | 外径：816mm（常備在庫品では御座いません） |
| ※EP-800 呼び径（内径） | 外径：938mm（常備在庫品では御座いません） |
カタログ（1）
カタログをまとめてダウンロード
CADデータ（12）
| 型番 | 概要 | ファイル |
|---|---|---|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径600/外径700）EP-600 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径700/外径816）EP-700 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
| 【図面】EP-Sleeve（内径800/外径938）EP-800 | 軽量ポリエチレン製 人通孔(人通口)「 EP‐Sleeve（イーピースリーブ）」 建設現場の省力化提案！ ■受注生産品サイズ■ |
|
