ガーバーデータ編集やメタルマスクデータ編集が可能な多機能CAMソフトウェア

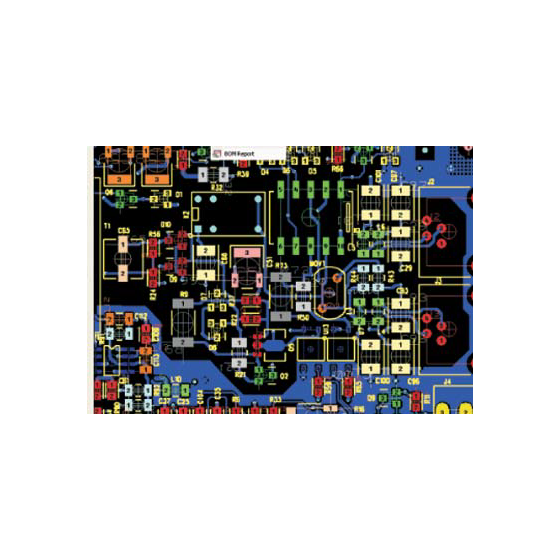

多彩な編集機能を搭載したCAMソフトウェアです。 最大999 レイヤ/9999 アパーチャの処理能力があり、ポリゴンサポート（ラスター塗り潰し・POEX/POIN・G36/G37）や追加処理（ネガポジ・マージ・ペイント・スクラッチ・オブジェクト反転）を高速グラフィック処理します。 移動・コピー・削除・回転・反転・部分削除・結合などの編集機能に加え、フラッシュ・ライン・円弧・サークル・長方形・多角形・テキストなどの追加機能も備えています。 ガーバーデータ・ドリルデータ・NCデータ・HPGLデータ・DXFデータ・ODB++データ・IPC2581などの各種フォーマットに対応しています。
この製品へのお問い合わせ
基本情報
【ラインナップ・機能】 ◆GTコミュニケータ ○RS-274D/X・NC・DXF・ODB++・HPGL・IPC-2581入出力対応 ○ガーバービューア ○オブジェクト検出確認及びレイヤー直感的相関確認 ○重複オブジェクト検出 ○ベタ面確認 ◆GTインスペクタ ○レイヤーグラフィック比較 ○ダイナミックDRCチェック ○ネットリスト比較による短絡/オープン検出 ○ドローからFlash・カスタムアパーチャへの変換 ○ティアドロップ形状変換 ○複数基板のデータ合成 ◆GTデザイナ ○データ検証及び設計検証 ○指示書仕様書などの資料作成、製造前対応データ作成 ○レイヤーベースのドロー・フラッシュ自動変換 ○繰り返し多面付け配置 ○ラスターポリゴンのベクター塗り潰し変換 ○半田マスク・ペーストマスクデータ最適化自動生成 ◆VisualCAM ○ネットリスト生成・面付け・テスト治具作成 ○FlyingProbeデータ生成 ○IPC-D-356・IPC2581データ出力 ●詳しくはお問い合わせください。
価格情報
お問い合わせください。
納期
用途／実績例
○各種フォーマット変換 ○ガーバーデータ編集 ○基板製造データ編集
企業情報
イープロニクス株式会社は、電子機器の設計開発用ソフトウェア、プリント配線板作製機器、卓上部品実装機器、レーザ微細加工装置、検査装置などを販売しております。 短期間で電子機器を開発するためには、設計した回路を短時間で配線板として作製、部品を搭載して評価する必要がありますが、弊社で取り扱っている各種機器は社内でプリント配線板の作製から部品実装までを可能にします。民間企業様や教育機関向けにご提案をしております。 片面基板、両面基板、多層基板の試作機器として、プリント基板加工機・各種スルーホールオプション・手動はんだ印刷機・卓上部品マウンタ・卓上リフロー炉などを取り扱っております。 また、レーザを使用した微細加工装置も取り扱っており、微細パターン加工や穴あけ、切断加工等が可能です。実装済基板向けレーザー基板分割機も取り扱っております。 検査機器としては、コンパクトテスターをはじめ、部品のI/V特性を検査可能な製品、部品実装基板のリバースエンジニアリング向け製品、メタルマスク検査装置も取り扱っております。 回路基板の試作・開発機器をお探しの際は、ぜひイープロニクスへお問い合わせください。
