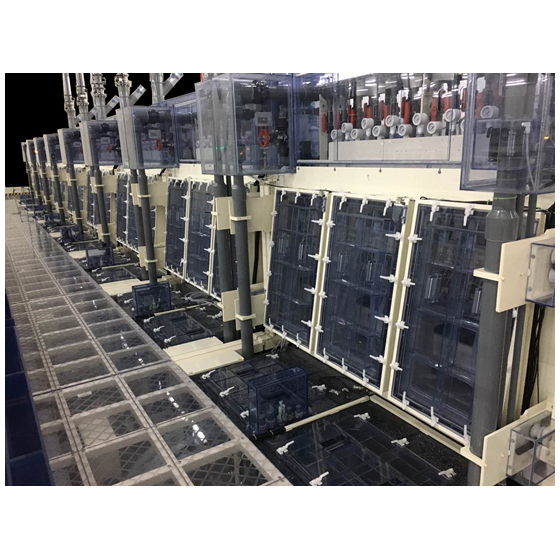

液晶ガラス基板の薄肉加工ケミカル研磨の自動装置として、G6世代までの薄肉化処理に適しています。
×機械研磨ではタクトが合わない。 ×フッ酸によるガラス溶解では綺麗に仕上がらない。 などのお困りごとを解決します。当社のガラスエッチング装置は「浸漬ディップ式」と「枚葉搬送スプレー式」の2種類あります。どちらも量産装置として数多くの実績がある装置です。 【当社装置の特徴】 ■狙い板厚±30μm規格でCpk1.33以上可能 ■自動板厚制御により1パス仕上げ可能 ■液再生システムにより低コスト実現 ■最新技術により厚さ30μmの搬送が可能 ■耐薬品性重視の設計だから装置が長持ち ■安全インターロック完備 ◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆ 処理一例 【ガラス種】ノンアルカリガラス、ソーダガラス、アルミノシリケート系ガラス 【製品サイズ】300×400～1500×1850mm 【加工精度】70％減肉後の面内板厚精度R10μm 【主薬品】フッ酸 ◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆ 【特記】 ・開発試作機からの提案、設計、製作が可能 ・実液を用いたサンプル試作処理が可能
この製品へのお問い合わせ
基本情報
◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆ ○流品：1枚or2枚同時並行搬送 ○搬送速度：0.4～4.0m/min ○材料幅：300～1500mm ○材料厚み：0.1〜1.2mm ○加工面：片面or両面 ○装置構成 ：LD〜エッチング〜水洗〜液切り〜板厚測定〜ULD ○ユーティリティ ・電源 AC200V・220V / 50Hz・60Hz ・市水、純水、冷却水、スクラバー ○装置寸法 : 材料サイズによる ◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆
価格帯
納期
用途／実績例
携帯電話、スマートフォン、タブレット、ノートパソコン、カバーガラス、車載ガラス
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| NX | ガラスエッチング装置（スリミング） |
| NP | ガラスエッチング装置（ピット抑制） |
企業情報
◆ガラスエッチング装置 ◆レジスト塗布 | 現像機 | 金属エッチング | レジスト剥離 | 洗浄装置 ◆電解研磨装置 ▼▼▼当社の強み▼▼▼ ◎ガラスエッチング精度 ワークサイズ1500×1850mmのガラス基板において、処理後の面内板厚精度R10μm以下を達成可能。 ◎薄板搬送機構 金属シート・ガラス基板ともに薄板ワーク搬送において、ダメージ無く搬送するノウハウを複数持ち合わせています。 ◎材料選定 装置の材料選定は安全・環境・品質に関わる重要な作業です。必要に応じて薬液を用いた評価試験を行い、当社で責任をもって選定いたします。 ◎試作処理が可能 当社では水だけでなく、薬液（酸性薬品・アルカリ性薬品・有機溶剤）を用いたサンプル処理が可能です。検証評価後に安心して装置をご購入いただけます。 （※ガラスエッチングに限る）
