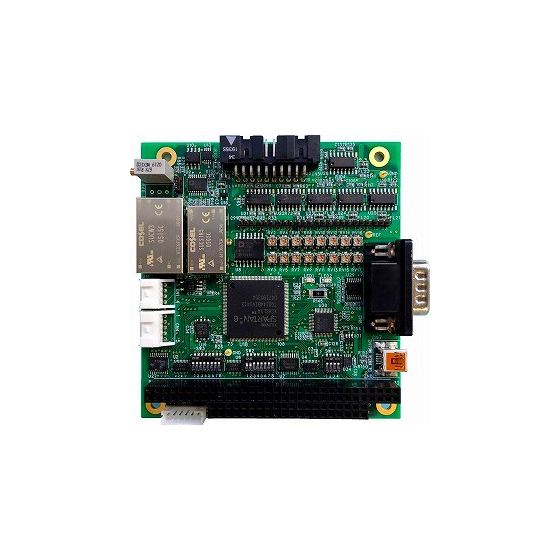

PC104バス/USB 16ビット アイソレート DAコンバータボード『MPC104-ISODAC16』
MPC104-ISODAC16は16ビット分解能、アイソレートDAコンバータボードです。 アナログ出力信号数は8CHです。 RoHS対応。 ◆特徴 DAC制御信号をフォトカプラで絶縁し、アナログ系電源に絶縁型DC-DCコンバーターを採用しており、アナログとディジタルが絶縁されています．DACのインターフェースはシリアル（SPI/QSPIまたはMICROWIRE互換）ですがFPGA採用によりメモリーアクセスで制御できるように使い易く工夫してあります．アナログ出力部はオペアンプ採用により、オフセット、ゲインを調整可能です。 ○12ビット版『MPC104-ISODAC12 ￥49,808- （税込）』も好評発売中！ （詳しくはホームページへ。） https://www.emb-tech.co.jp/isodac12.html
この製品へのお問い合わせ
基本情報
DAC素子：AD5676BRUZ 分解能：16ビット リニアリティ（相対）：±3LSB 出力チャンネル：8CH 出力電流：±10mA（ドロップアウト < 1.2V） 変換範囲：0～5V 0～10V ±5V 変換時間：8μsec（レベル1/4～3/4の範囲内での変換時間） 使用温度範囲：-25℃～+60℃ パラレルポート：アイソレート入力2ビット 電源：+5V単一電源 消費電流：380mA(typ) 占有アドレス：32バイト 基板サイズ：９０.１ｍｍ×９５.８ｍｍ インターフェース：現在はPC104バス (TTL)、USBのみ販売中
価格情報
￥57,937-（税込）
価格帯
1万円 ~ 10万円
納期
用途／実績例
産業機器、組み込み
