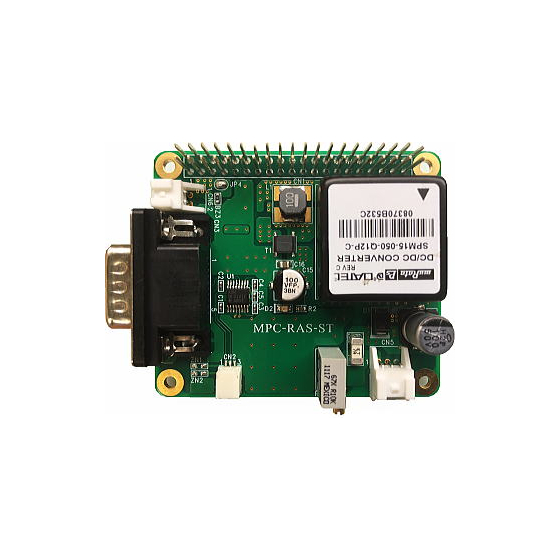

ラズベリーパイのUART 信号をRS232C ドライバーレシーバーに変換する拡張ボード『MPC-RAS-ST』
MPC-RAS-ST はラズベリーパイのUART 信号をRS232C ドライバーレシーバーに変換する拡張ボードです。 オプションにより、9V~36V入力5V出力の絶縁型DC-DCコンバータを増設できます。 ラズベリーパイに重ねて実装することにより、BUS信号を更に上段に連結します。 RoHS対応。 ◆特徴 ・ラズベリーパイのUART 信号をRS232Cレベルに変換。 ・ラズベリーパイのバスコネクタを上下連結コネクタにより更に上段に拡張ボードを搭載可能にしました。 ・電源オプションの増設により9V~36Vの電源入力を可能にしました。 ◎ 基板サイズ Raspberry Pi 3 MODEL-B、Raspberry Pi 2 MODEL-B と同サイズ ◎ ラズベリーパイとの接続 ラズベリーパイのGPIO 40 ピン拡張コネクタと接続
この製品へのお問い合わせ
基本情報
◆仕様 UART/RS232Cレベル変換 IC:ADM3101EARQZ(アナログデバイセズ社) ラズベリーパイとの連結コネクタ:40ピン(オスメスコネクタ) 使用温度範囲:-20℃~60℃ 電源(電源オプションの無い場合):+5V(バスより供給) 消費電流(電源オプションの無い場合):20mA(無負荷動作時)
価格情報
標準:¥4,235(税込)、電源オプション付き:¥13,673(税込) 価格は税抜き価格です。
納期
用途/実績例
ラズベリーパイの拡張
