基本構造は「モーノポンプ」と同じ一軸偏心ねじポンプ！高粘度液や高濃度スラリーでも、高精度な塗布を実現します。
モーノディスペンサーの基本構造は、「モーノポンプ」と同じ回転容積式の一軸偏心ねじポンプ。 この構造が、高粘度液でも瞬時に吐出し、高精度に塗布できる理由です。 製品の品質向上、タクトタイムの短縮を実現するモーノディスペンサーは、 電機・食品・自動車・化粧品などのさまざまな業界で活躍しています。 ［特長］ ○ 100万mPa・sの高粘度液や高濃度スラリーでも瞬時に吐出 ○ 停止時の液ダレを抑え、ワークや周囲を汚しません ○ 液体の状態変化の影響を受けにくく、長時間の安定塗布が可能 ○ サーボモーターの制御で簡単に吐出量の設定・変更が可能 ○ 必要な量を正確に塗布することで、品質向上を実現 ［吐出液例］ 2液性接着剤、シリコーン樹脂、金属ペースト、はんだペースト、放熱グリース、放熱シリコーン、液状ガスケット、UV硬化型接着剤、エポキシ樹脂、電導性接着剤、各種スラリー、マスチックシーラー、ヘミングシーラー、鋼板補強材、シャンプー、口紅、乳液、保冷剤、チョコレート、生クリーム、調味液など ※詳しくはPDFカタログ・WEBサイトをご覧いただくか、お問い合わせください。
この製品へのお問い合わせ
基本情報
モーノディスペンサーは用途に合わせてさまざまなモデルをラインアップしています。 【ディスペンサーラインアップ】 ■ND型 水状の液体から高粘度液まで幅広く対応する標準型 ■NDM型 超高粘度液でも塗布・充填できる高負荷対応型 ■HD型 直径0.2mmの点塗布、幅0.2mmの線塗布が可能な微少量モデル ■HD-R型 嫌気性接着剤に対応する微少量型 ■NDL型 洗浄性を追求したクイック＆クリーン型 ■NVDL型 少量多品種の充填に適したホッパー一体型 【Special Use】 ■２液性接着剤をインラインで混合し、高精度に吐出
価格情報
-
納期
用途／実績例

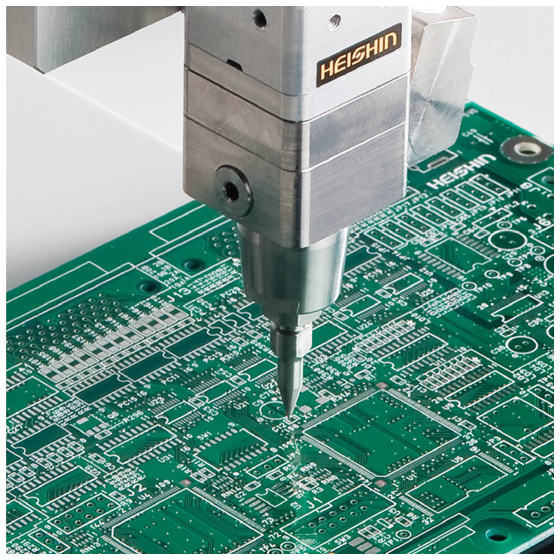

［電機］ ・電子基板に防湿剤を塗布 ・モーターのマグネットに接着剤を塗布 ・スマートフォンの筐体外周に接着剤を塗布 ・LCDカバーガラスに平ノズルでOCRを平面塗布 ・有機ELディスプレイにペースト状の乾燥剤を塗布 ・LCD用2液性OCRをインライン混合・塗布 ・温度センサーに2液硬化性樹脂を注入 ［自動車］ ・ドアに鋼板補強材を塗布 ・ボンネットに鋼板補強材を塗布 ・ドア、ボンネットにマスチックシーラーを塗布 ・ドア、ボンネットにヘミングシーラーを塗布 ・特殊ノズルを使用して制振材を高精度塗布 ・エンジンブロックにシリコーン樹脂を塗布 ・ECUのハウジングに放熱グリースを幅広塗布 ・インバーターパワーモジュールに放熱グリースを幅広塗布 ・バッテリー用端子にソルダーペーストを線塗布 ・BMSに液状ガスケットを線塗布 ［食品］ ・クッキーにジャムを充填 ・おろしポン酢を瓶に定量充填 ・カップにケチャップを充填 ・多層菓子を1ショットで製造 ［化粧品］ ・化粧クリームを容器に充填 ・リップグロスを容器に定量充填 ・整髪料をボトルに充填 ほか
詳細情報
-
残液量が少なく、原料ロスがない ホッパー一体型モーノディスペンサーは、残液量をきわめて少なくすることができ、高価な原料もムダにすることがありません。また、高精度の安定吐出性能によって歩留まり向上も可能で、製造コストの低減に貢献します。
-
クッキーにジャムを充填 吐出後ローターを瞬時に逆回転させることで、高粘度のジャムやゼリー、はちみつなど液ダレなく高精度充填が可能です。また充填量の変更や材料交換もすばやく簡単、自由自在です。
-
車体にシーリング剤を定量塗布 塗布量を瞬時に調整することで、コーナー部でのロボットの減速にも追従できるため、安定した塗布が可能です。始点・終点での液ダマリも解消できるので、拭き取りや手直しなどのムダな作業が不要となり、塗り過ぎによる材料ロスも低減し、コスト削減に貢献します。
-
シンプル構造で分解・洗浄が簡単 サニタリー仕様のモーノディスペンサーは、接液部からねじを排除することで洗浄性を向上したクリーン構造です。部品点数が少なく短時間での分解・洗浄が可能なので、作業効率の向上に貢献します。
