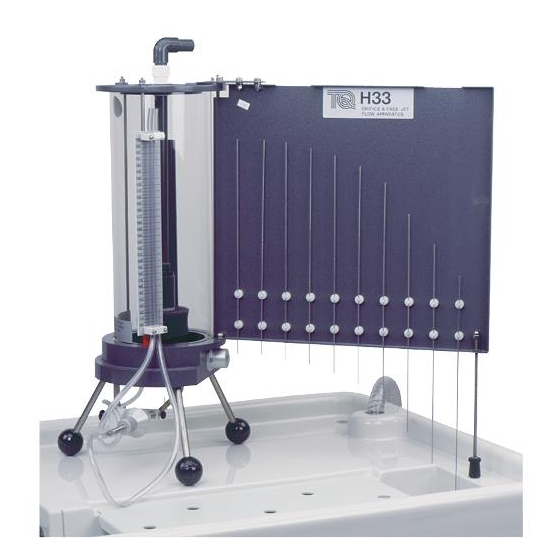

オリフィスを通した流れの縮流実験装置
縦方向と横方向に吐出されるオリフィス又はノズルの流れを解析します。 流れの縮小・速度・排出量を計測しながら種々な吐出特性とレイノルズ数の影響を解析し、横方向の噴流軌跡を計測します。
この製品へのお問い合わせ
基本情報
H33 仕様 寸法・重量：W700 x D400 x H700mm 約10kg 最大水頭：365mm 最大流量：22L.min-1 付属品：アルミ製オリフィス1種類、アルミ製ノズル3種類、水理実験用ソフト（HDMS）
価格情報
-
納期
用途／実績例
【実験項目】 流速係数、収縮係数の決定と流量係数の算出 計測した流量係数と計算値との比較 レイノルズ数に影響する流速の範囲 縦方向、横方向のオリフィスの噴流特性と軌道 納入実績：福島大学
詳細情報
-
水平方向の噴流軌道実験
-
オリフィスとノズル断面図（付属品）
-
水理実験用ソフト（HDMS） オリフィスの速度・収縮・排出係数実験画面
-
H1Fハイドロリックベンチ（別売）に配置した状態
