配管の圧力損失実験装置
家庭用セントラルヒーティングシステム等に使用されている、さまざまな配管の圧力損失について実験します。 直管、曲り管､バルブや膨張、収縮機構を持つ2経路の配管があり、1経路の弁を閉じて個々に実験を行います。 実験には、水供給及び流量計測用のH1Fハイドロリックベンチ（別売）が必要となります。
この製品へのお問い合わせ
基本情報
H16 仕様 寸法・重量：W2600 x D800 x H1700mm 約95kg 圧力計測：マノメータ合計16本、差圧計1個（バルブ用） 圧力孔間隔L：0.914m（直管、曲り管） 付属品：圧力調整手動ポンプ 構成： 直管内径（小）：φ13.6mm 直管内径（大）：φ26.2mm 急拡大管：φ13.6-26.2mm 急縮小管：φ26.2-13.6mm 曲り管90°：内径13.6mm（R13.6）R/d=1 曲り管90°（小）：内径13.6mm（R50）R/d=3.7 曲り管90°（中）：内径13.6mm（R100）R/d=7.35 曲り管90°（大）：内径13.6mm（R150）R/d=11.03 マイタベンド（直角）：内径13.6mm（R13.6）R/d=0 ゲートバルブ、グローブバルブ（配管内径13.6mm）
価格情報
-
納期
用途／実績例
【実験項目】 直管（大小）、急拡大管、急縮小管、曲り管90° 異なる曲り管90°（半径50、100、150） マイタベンド、ゲートバルブ グローブバルブの圧力損失 納入実績：奈良工業高専門学校
詳細情報
-

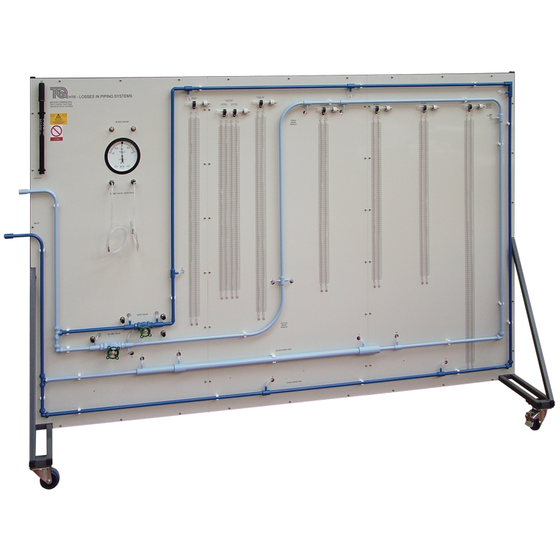

H16概略図
-
H16p粗管参考図（別売）
-
H1Fハイドロリックベンチ（別売）を配置した状態
