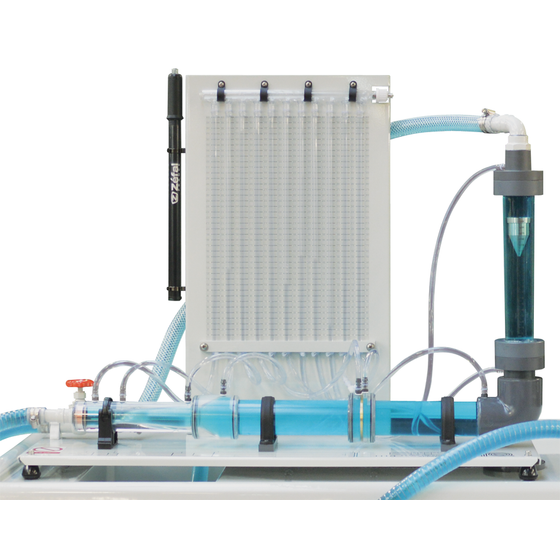

流量測定実験装置
ベンチュリ管、オリフィス板､浮遊式流量計の各部圧力と流量計測実験を行う装置で、定常流のエネルギー方程式（ベルヌーイ）の応用を示します。内部状況を観察できるように配管は透明樹脂製になっており、各流量計や急拡大で生じる損失水頭や90°エルボの損失水頭も含めて計測します。 実験には、水供給及び流量計測用のH1Fハイドロリックベンチ（別売）が必要となります。
この製品へのお問い合わせ
基本情報
H10 仕様 寸法・重量：W900 x D380 x H900mm 約19kg オリフィス板：直径20mm 急拡大管：26mm－51mm ベンチュリ管寸法：出入り口φ26mm、絞り部φ16mm 浮遊式流量計：0－210mm（0-35L/min） 最大流量：28L/min マノメータチューブ：11本 マノメータ目盛：長さ0－380mm、最小1mm 配管：透明樹脂製 付属品：圧力調整手動ポンプ、水理実験用ソフト（HDMS）
価格情報
-
納期
用途／実績例
【実験項目】 非圧縮性流体のベルヌイ法則の実験 ベンチュリ/オリフィス板／浮遊式流量計の計測比較 各測定装置のエルボ配管の圧力損失
詳細情報
-
配管図
-
別売りのH1Fハイドロリックベンチ上に設置した写真
-
HDMS 水理実験用ソフト（付属品） 実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。
-
HDMS 水理実験用ソフト（付属品） 実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。
