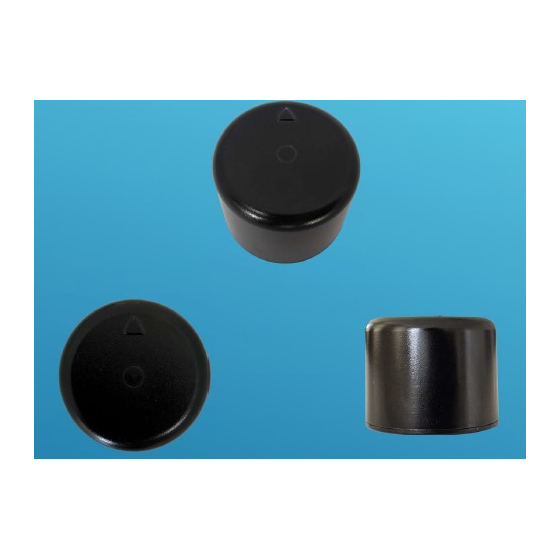

L1、L2を受信可能なヘリカルアンテナ！ZED-F9Pを内蔵し、φ48mm×37.2mm、30gと小型、軽量を実現
RJHelical-01は、当社初のヘリカルアンテナで、ドローンなどでも搭載しやすいサイズの受信チップ一体型モデルです。 L1、L2を受信可能なタイプとなっており、u-blox社製ZED-F9Pを内蔵しています。φ48mm×37.2mm、30gと小型、軽量を実現しました。 ＜特長＞ ・当社初のヘリカルアンテナでL1、L2を受信可能なタイプ ・u-blox社製ZED-F9Pを内蔵 ・φ48mm×37.2mm、30gと小型、軽量 詳細は、カタログをダウンロードいただくか、お気軽にお問い合わせください
この製品へのお問い合わせ
基本情報
【仕様】 ■使用温度範囲：-20℃～＋70℃ ■保存温度範囲：-30℃～＋70℃ ■外形寸法：φ48mm ■コネクタ形状：JST BM08B-GHS-TBT ■質量：30g以下 ■周波数帯 ・GPS,QZSS,GLONASS：L1,L2 ・Galileo：E1,E5b ・Galileo：B1,B2b/B21 ■入力電圧範囲：＋3.0～＋6.0VDC ■消費電流：90mA typical ■BAUD RATE：38400～230400bps(Default 115200bps) ■帯域幅：1588±30MHz typical, 1238±40MHz typical ■帯域外減衰量：1588±100MHz 40dB以上,1238±120MHz 40dB以上 ■コンパス：IST8310 ※性能改善のため、予告無く仕様変更を行う場合がございます。あらかじめご了承ください ※詳しくはカタログをご覧ください
価格帯
納期
用途／実績例
対応工程・シーン： ・ドローンなどへの搭載(搭載しやすいサイズ) ※詳しくはカタログをご覧ください
