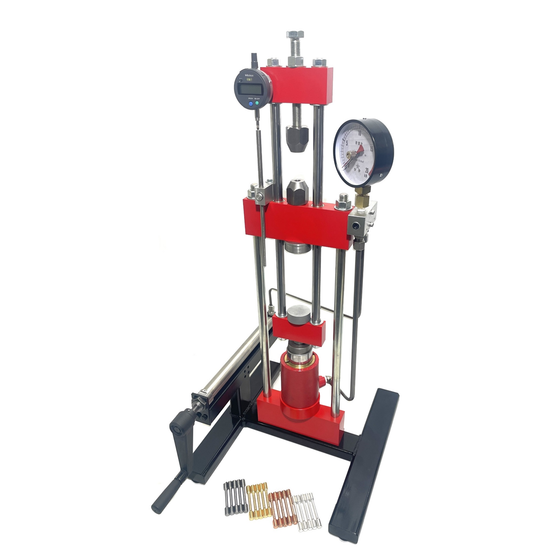

SM1201 20kN引張試験機
教育用として特別に設計された卓上型引張試験機は、回転ハンドル式油圧ポンプで最大20kNの荷重を加えて引張や圧縮試験を行います。試験荷重は大きく見やすい計器にキロニュートン（kN）表示され最大荷重を記録（置針式）します。 試験片の引張伸び又は圧縮縮みは、デジタル式ダイヤルゲージにより0.001ｍｍの精度で測定されます。引張試験用の試験片（直径5.0ｍｍ）はネジ式（M10）で装置へ容易に取付けでき、素材の異なる試験片が5種類用意されています（軟鋼、アルミ、ステンレス、真鍮、銅）。また、試験機中央のφ50mm受面では圧縮試験を行うことができる構造になっています。 オプション（別売）として引裂試験（SM1260）セットやPC接続用キット（SM1250）が用意されており、コンピュータ上で荷重（N）、伸び値（mm）を観察、データ収集することができます。
この製品へのお問い合わせ
基本情報
SM1201仕様 寸法：400 x 400 x H900 ｍｍ 質量：約33kg 最大荷重：20 kN 荷重計目盛り間隔：0.5kN ストローク：最大 約30mm 可動方式：回転ハンドル式油圧ポンプ 引張試験片固定ねじ：M10 引張試験片長さ：最大80mm（※200mm） 圧縮試験片長さ：最大160mm（受面φ50） ダイヤルゲージ分解能：0.001mm 使用温度環境：温度 5 ℃～40 ℃ 油圧オイル充填量：約130mL 油圧作動オイル種類：VG32又はVG46 【付属品】 引張試験片（5種類x5本） TS2010 軟鋼（SGD3※SS400同等）x5本 TS2020 アルミ（A5056）x5本 TS2030 ステンレス（SUS304）x5本 TS2040 真鍮（C3604）x5本 TS2050 銅（C1100）x5本 圧縮試験用ブロック（φ50mm） 伸び計測用ダイヤルゲージ
価格帯
納期
用途／実績例
教育用として特別に設計された卓上型引張試験機は、回転ハンドル式油圧ポンプで最大20kNの荷重を加えて引張や圧縮試験を行います。試験荷重は大きく見やすい計器にキロニュートン（kN）表示され最大荷重を記録（置針式）します。 納入実績：職業能力開発大学校、ポリテクセンター、大学、高校等
詳細情報
-
TS2000引張試験片寸法図
-
試験片消耗品（別売りオプション） TS2010引張試験片 軟鋼（SGD3※SS400同等）x5本 TS2020引張試験片 アルミ（A5056）x5本 TS2030引張試験片 ステンレス（SUS304）x5本 TS2040引張試験片 真鍮（C3604）x5本 TS2050引張試験片 銅（C1100）x5本
-
SM1250PC接続キット（別売りオプション） 引張試験機（SM1201）と接続して、荷重（N）と伸び(mm)をコンピュータ上に表示、データ収集します。
-
SM1250 PC接続キット（別売りオプション） ソフトウェア参考画面（ステンレス引張試験）
-
SM1260引裂き試験セット（別売りオプション） 金属やプラスチックのシート状素材の強度試験に利用します。 試験片最大厚3.0mm、試験片最大幅30mm 試験片最大長さ30mm（別売スペーサを入れることで変更可） 片側寸法：W55xD30xH50ｍｍ 片側質量：570g
-
SM1260 引裂き試験セット組付け 参考写真
