環境配慮型のハイテン鋼（高張力鋼）製グレーチング

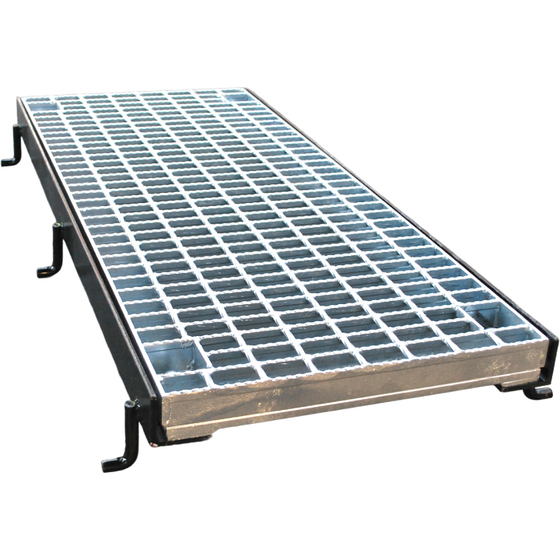

現場打ち側溝の蓋として使用する鋼製グレーチングのボルト固定式タイプです。 受枠に溶接されたボルトでグレーチングを固定する構造のため、がたつきによる騒音・盗難・跳ね上がりを防止します。 車両が頻繁に通過する横断部や、盗難リスクが高い場所に最適です。防音ゴム付き仕様（BTNR型）も選択でき、さらなる騒音低減が可能です。 物価本一般品（ハイテン鋼製グレーチング）として掲載されており、公共工事・民間工事を問わず幅広く使用できます。主部材に従来鋼より強度の高いハイテン鋼を採用しており、同規格のSS400スチールグレーチングと比較して平均2%割安・軽量化・製造輸送時のCO2排出量約25%削減を実現。溝幅200用から500用まで対応し、あら目・細目、耐荷重T-14からT-25まで揃えています。
この製品へのお問い合わせ
基本情報
主部材：ハイテン鋼（高張力鋼） 標準仕様：すべり止め模様付 表面処理：溶融亜鉛めっき 耐荷重：T-25/T-20/T-14 車両進行方向：主部材に対して平行 防音ゴム：BTNRゴム（オプション） 巾決め用仕様受枠（オプション）
価格情報
規格サイズは定価表参照 規格外サイズは別途お見積りいたします
納期
用途／実績例
道路側溝用（横断部）
詳細情報
-
グレーチングの構造 ベアリングバー：荷重を支える主部材で、垂直、等間隔、かつ平行に並べてあります。 ツイストバー：ベアリングバーに対して直角方向に電気圧接した補助部材でねじり六角鋼を使用しベアリングバーを垂直かつ平行に保持しそのバックリングを防ぎます。 エンドバー：主部材に対して直角方向の端（エンド）にあてて溶接し縁取りをつけるための鋼材です。
-
グレーチングの表面のすべり止め模様は湿潤状態ですべり抵抗値BPN40以上を保持しています
-
あら目タイプ 主部材ピッチ 30ミリ
-
細目タイプ 主部材ピッチ 12.5ミリor15ミリ
-
細目タイプ 製品写真
カタログ（4）
カタログをまとめてダウンロード
企業情報
株式会社宝機材は、道路・歩道・公共施設の側溝まわりに使用される鋼製グレーチングを設計・製造・販売する専門メーカーです。 滑り防止・落下防止・バリアフリーなど現場の課題を解決するオリジナルグレーチングと、インフラ老朽化や維持管理の人手不足に対応する側溝・桝の即時改修工法を提供しています。 また鋼製加工のノウハウを活かした配管架台・管材金物の製造や、防球ガード関連工事への一括対応も得意としています。 土木建築コンサルタント・自治体・建材商社からのご相談・お見積りに対応しています。
