高度な塗布動作を簡単操作で実現！インラインディスペンサー

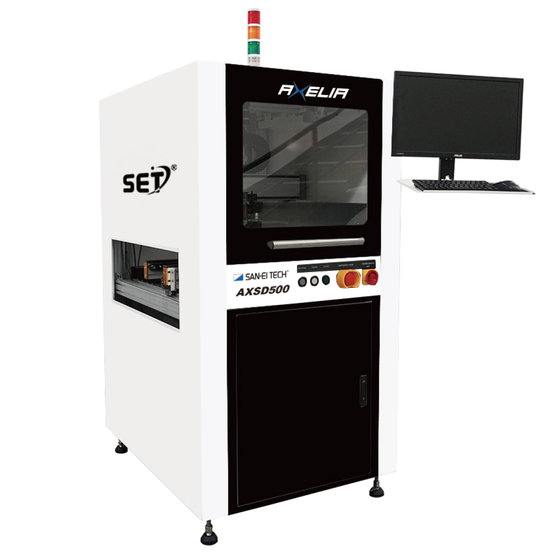

AXSD500は、インライン対応の自動化ディスペンス装置として設計された先進モデルです。直感的な画面操作により、従来手間のかかった塗布プログラムの作成を簡略化。 画像認識や高さセンサーを活用した位置・高さ補正に加え、基本的な検査機能も搭載し、多用途な塗布作業を効率化します。 すぐに実用可能なオールインワンモデル 高精度バルブを用途に合わせて搭載可能 最新塗布ソフトFluid Magic で感覚的な操作 サーボモータ採用で正確な動作を実現 カメラでティーチングから認識まで可能（オプション） 高さ検知センサー搭載可能（オプション） ニードル位置補正ユニット搭載可能（オプション）
この製品へのお問い合わせ
基本情報
寸法：L×W×H840×1090×1610mm (シグナルタワー含まず) 重量360kg 軸数3軸 (X,Y,Z) 軸動力サーボモーター X,Y移動速度1-500mm/sec 位置決め精度±0.01mm X.Y.Z可動範囲450×500×100mm Mサイズ基板に対応 塗布エリア370×400mm 最大バルブ数１バルブ 搭載バルブSV70、SV91CD、SV51、SV35DA、SV91、SV97MS（オプション） コンベア電動可変タイプ （可変幅50～510mm） 搬送方向左→右 パスライン調整範囲880～965mm（最大915～965mm） ワーク高さ（最大）10mm カメラ機能検査用UVライト＆LED照明 カメラ機能ティーチング機能、位置補正機能、簡易検査機能（オプション） 高さ検知機能レーザーハイトセンサー（オプション） エアー仕様φ8ホース・0.6Mpa（最大入力圧） 電源電圧AC200～240V（単相）
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
