【高層ビル設計】免振/耐震性高層建築への「EPスリーブ」のご提案

基本情報

【特長】 ・高耐圧強度：衝撃や外圧に強く、優れた扁平強度を持つ。 ・軽 量 材 質：硬質塩化ビニル管に比べ軽量で、運搬や作業効率に貢献 ・錆 に 強 い：高密度ポリエチレン製で、水場での設置に最適（耐腐食性） ・耐寒耐薬品：酷寒地や薬品への耐性に富む ＜仕様＞（本製品は、内径呼称となります） ・EP-600　内径：600／外径：700（mm）参考重量：約17kg/ｍ ※EP-700　内径：700／外径：816（mm）参考重量：約23kg/ｍ ※EP-800　内径：800／外径：938（mm）参考重量：約29kg/ｍ 〔基本製作L長：最小300～最大1900ｍｍ〕 ■EP-600のみ、L=1900mm超の製作も承ります。事前にご相談ください■ 注1）管の内径許容差 ±1.5%となります。 注2）管切断公差は製作L長 -5mm～0mm となります。 注3）※サイズは常備在庫品では御座いません。事前に製作納期ご確認ください。 ▲建設現場毎のコンクリート打ち込み速度・打ち込み⾼さ、⼝径・梁幅によって、スリーブ 　パイプ内空間の補強について、⼗分ご検討の上、ご使⽤ください▲

価格帯

納期

用途／実績例

【建築物の高層化・耐震性向上に伴い、梁幅は増加しています】 ・鉄筋量（主筋・あばら筋）増加 ・高強度コンクリートの普及 ・柱のスリム化による梁への負担増 ・施工性向上（充填不良リスク） 以上の要因から、昨今の高層建築は"梁幅"の増加、特に地中梁は 太くなる傾向が強く、2000Lを超える梁幅も多数。 『レギュラーサイズであるΦ600(外径700)のみ、最大1900Lに止まらず、 長尺L長にも対応可能となりました！』 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ ■電気設備向け 地中梁スリーブ「省力化製品」も取り揃えてます■ 『地中外壁用防水スリーブ『 パイプ・イン・スリーブ（略称PIS）』 ″ 地中梁貫通部の施工省力化！建築物防水性能 健全化！″ 地中外壁部、塩ビスリーブとエフレックス(FEP)外周空間に、事前に工場で「防水処理」 を施し、プレハブ化でお届け。現場で煩わしい作業不要、設置後は基本 "継手接続のみ" 安定的防水性担保！作業効率化『省力化実現』浸水対策/耐水化へ。 是非、関連カタログよりダウンロードください。

詳細情報

•

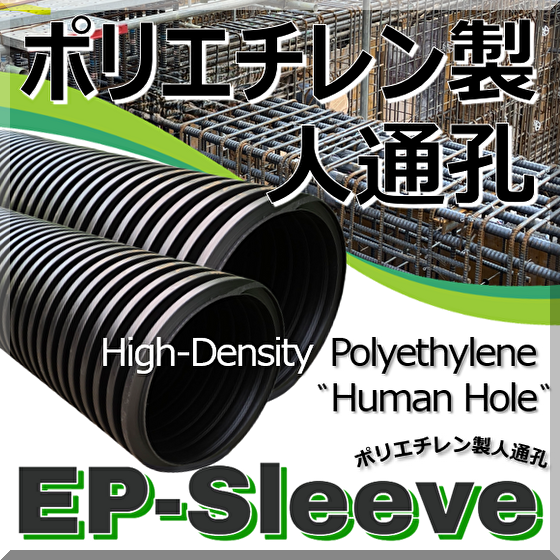

  EPスリーブ１

•

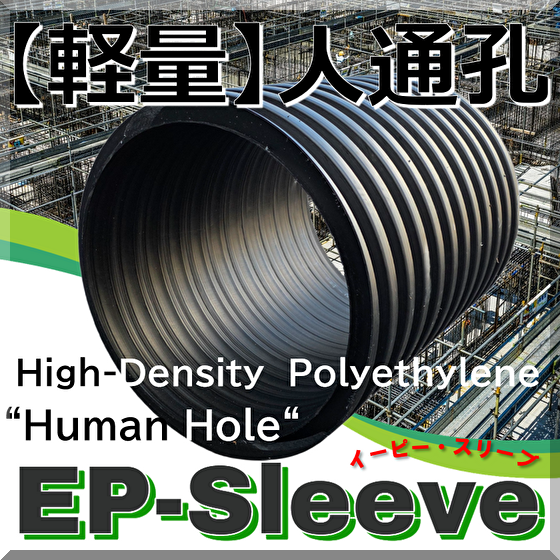

  EPスリーブ２

•

  EPスリーブ３

•

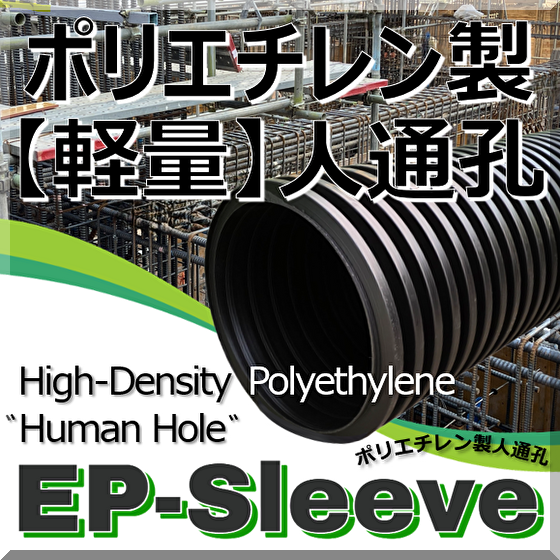

  EPスリーブ４

•

  EPスリーブ（外周リブ）

•

  EPスリーブ（リブ断片）
