フォトリソグラフィーを受託加工として提供しています。試作から量産まで、高精度・短納期・柔軟対応で開発・製造をサポートします。
半導体・電子部品分野におけるフォトリソグラフィー工程の受託加工サービスを提供しています。 微細パターン形成に必要な露光・現像・レジスト処理を、高精度・高再現性・短納期で対応。試作から量産まで、幅広いニーズに応えます。 ■ 主なサービス内容 ・レジスト塗布：スピン方式に対応 ・露光：ステッパー／マスクアライナーによる高精度アライメント ・現像・ベーク：安定したプロセス制御 ・検査・評価：寸法・欠陥・膜厚などの確認 ・マスク設計支援：データ変換・設計相談も可能
この製品へのお問い合わせ
基本情報
■ 対応基板 標準対応：2インチ～8インチウェハ 特殊対応：角形基板、厚物基板、ガラス・セラミック・樹脂など 基板種：シリコン、石英（ガラス）、サファイア、SiC、GaN、GaAs、InP 等(その他応相談) ■ レジスト塗布 方式：スピンコート 膜厚範囲：1.0μm程度～50 μm程度(※更に厚膜の物でも材料で調整可能ですので、ご相談ください） 対応レジスト：ポジ型／ネガ型／ドライフィルム（要相談） ■ 露光条件 方式：ステッパー／マスクアライナー 解像度：0.4 μm～（装置・条件により異なる） ■ 現像・ベーク 現像方式：ディップ ベーク温度：80～130℃（プリ／ポスト対応） ■ データ対応 マスク設計支援：GDS／DXF／Gerber形式対応 設計変更・試作対応：柔軟に対応可能
価格情報
仕様により変動致しますので、ご相談ください。
納期
※仕様により変動致しますので、ご相談ください。
用途／実績例

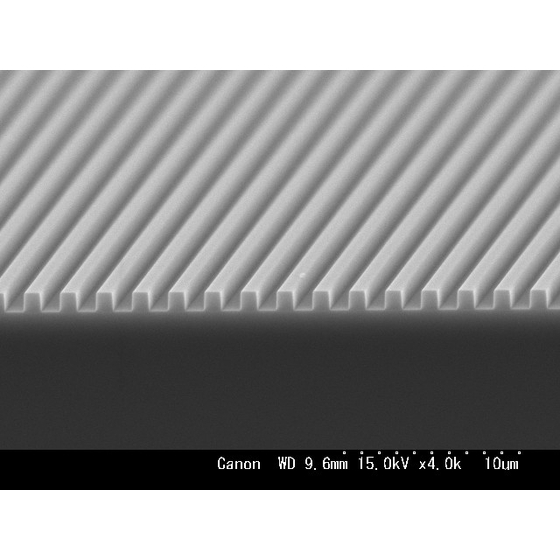

・半導体試作・評価用パターン形成 微細構造の検証やプロセス開発に対応。1枚からの試作も可能。 ・MEMS・センサー基板加工 加速度センサー、圧力センサーなどの微細構造形成に最適。 ・光学部品・フォトマスク製造 ガラス基板への高精度パターン形成。反射膜との組み合わせも可能。 ・電子部品・プリント基板試作 レジストパターン形成による配線試作やエッチング工程支援。 ■ 実例紹介（一部） ・Si基板上に1μmライン＆スペース形成（MEMS試作） ・ガラス基板へのフォトマスクパターン形成（光学用途） ・セラミック基板へのレジストパターン形成（高耐熱部品）
