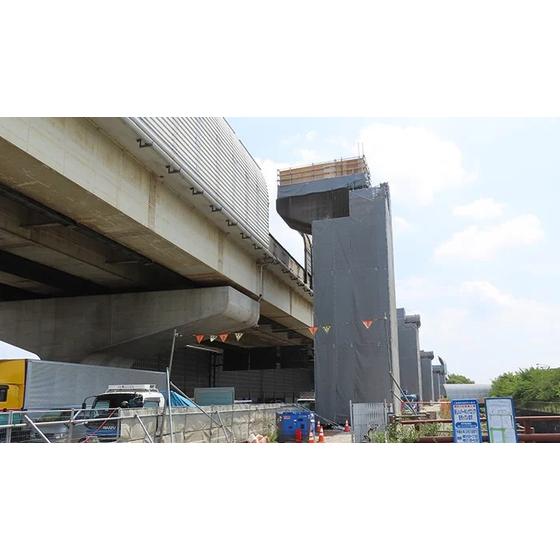

パーキングエリア下部工工事における近接施工の安全領域監視
NEXCOから提示された「一般道近接時の接触災害防止」テーマに対応するため、弊社は3DバリアとMR可視化システムを導入しました。200mm先に通行中の道路がある環境でのクレーン作業に使用し、高精度管理が必要なためトータルステーションで計測しました。遮音壁周辺を禁止エリアに設定し、距離に応じてパトライトが警告する仕組みを活用。MR可視化システムは立会検査や誘導員の確認に役立ち、安全対策を強化しました。オペレーター室では位置情報を常時確認でき、禁止エリアまでの距離をmm単位で表示できるため高所作業でも正確に把握可能でした。また、自動停止用信号出力機能も備え、安全管理に有効でした。
この製品へのお問い合わせ
関連動画
基本情報
■目視による監視をシステム化！ 現場の安全性向上を支援します。 クレーンの接触管理などは、従来目視による監視で行われていましたが3Dバリアは、クレーンの位置情報と独自システムで監視をシステム化し、現場の安全性向上を支援します。 ■自由にエリアを設定し、クレーンの先端が危険な場所に侵入するのを防止します。 3次元座標を用いて自由にエリアを作成することができます。エリアは3段階に設定できます。 ■クレーンのオペレーター室に車載モニターとパトライトを設置し、安全を見える化。 車載モニターで現在位置をオペレータ室から確認できます。パトライトは設定したエリアと連動し、3段階の警報でお知らせします。 ■3D表示対応の計測画面。2024年4月に新機能も追加。 計測画面と機能が進化！ 【計測画面】 ・２D／３D表示の切り替え ・CAD図面取り込み 【2024年4月追加機能】 ・仮想測点追加機能 ・スクリーンショット機能 ・稼働履歴確認機能 ・警報メール送信機能
価格帯
納期
用途／実績例
【用途】 既設構造物や高圧線との離隔管理・クレーン同士のブーム接触防止 【実績例】 ・国道拡幅工事に伴う安全管理 ・インターチェンジ下部工工事に伴う安全管理 ・浚渫工事に伴う作業船禁止エリア管理 ・圏央道上部工工事に伴うクレーン施工エリア安全監視 ・共同溝補強工事に伴うクレーン安全監視 ・歩道橋整備工事に伴う安全監視
カタログ（1）
カタログをまとめてダウンロード
企業情報
安全で正確な施工への要望が高まり、技術本位の入札制度が施行されるなど土木測量業界を取り巻く状況は変革期を迎えています。 計測ネットサービス（株）は時代の流れを的確に捉え、従来の計測管理業務に独自のIT技術を融合させることによって精度の高い計測・測量システムを開発し、土木・建築工事において現場の安全と正確な施工管理をサポートしています。 これからも、増えつづける現場のニーズに伴い「愚直に」「誠実に」新しい技術の導入と新たな価値を創り上げてゆくことで豊かな社会の実現に尽力します。
