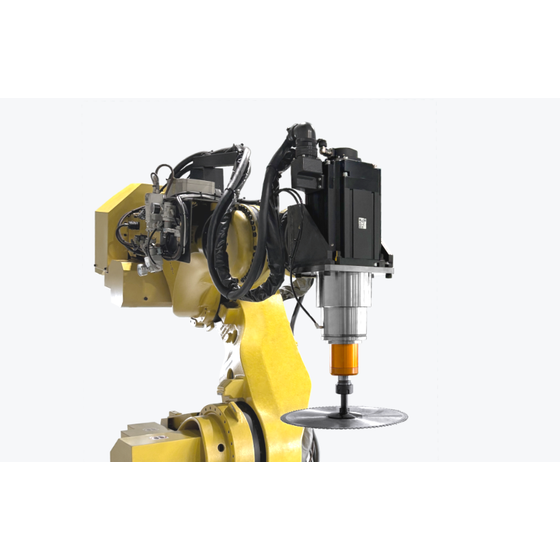

鋳鉄素材やアルミダイキャスト、 低圧鋳造・重力鋳造品のアルミ素材の切断を可能に
■従来の高トルク型クイックチェンジ(QC)モータスピンドルでは困難だった切断加工を可能に！ 鋳鉄素材やアルミダイキャスト、低圧鋳造・重力鋳造品のアルミ素材の切断に特化した5kw/7kw超高トルク型QCモータスピンドル。 ■超高トルクに拘った5kw/7kwサーボモータを採用 ・定格出力：5kw、定格トルク：15.9N・m、最大トルク：63.7N・m、最高回転数：6,000min⁻¹、瞬時許容回転数：6,900min⁻¹ ・定格出力：7kw、定格トルク：22.3N・m、最大トルク：78.0N・m、最高回転数：5,000min⁻¹、瞬時許容回転数：5,750min⁻¹ ■モータ部は保護等級IP67（全閉自冷）による防塵防滴構造で耐熱クラスもF（155） 切削による振動にも強く高信頼性。 ■クランプ機構部は、エア（供給空気圧0.35MPa）のON（アンクランプ）-OFF（クランプ）により切り替えを行い、エアがOFF時にクランプ状態を保つ安全設計。 ホルダをクランプした際の着座確認（近接）センサも内蔵。 ■スピンドルとホルダは、当社独自に開発した二面拘束シャンクを採用し、5tonの引込力で常時保持。
この製品へのお問い合わせ
基本情報
詳細は関連URLよりご覧いただくか、お気軽にFINESYSTEMまでお問い合わせください。
価格帯
納期
用途／実績例
詳細は関連URLよりご覧いただくか、お気軽にFINESYSTEMまでお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は、バリ取り加工に特化した事業を展開しております。 生産工程における高い品質要求やコストの問題など、バリ取り分野へのニーズが高度化・多様化を極める中、研究開発に努力を重ね、スピーディかつ高精度な熟練工レベルのバリ取り加工を実現。独自の専用ツールを活用し、加工時間の大幅な短縮やコスト削減といった側面から、モノづくりの現場をサポートしていくことが弊社の使命と考えます。 今後も生産性の向上や作業環境の改善に貢献する技術革新にチャレンジを続け、さらなるご愛顧を賜りますよう努めて参ります。
