特性周波数範囲: 5MHz～3GHz

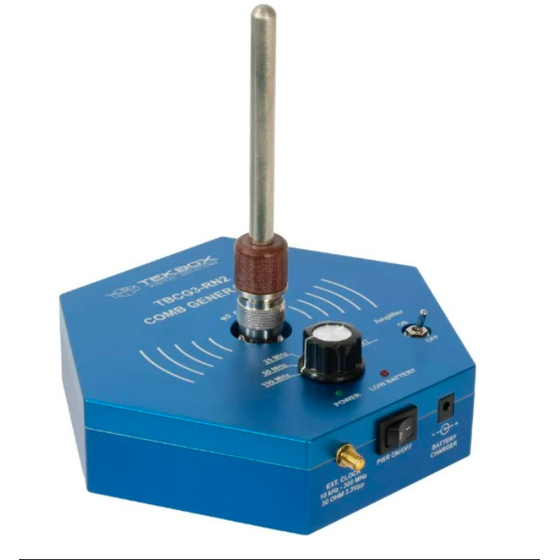

TBCG3-RN2 コムジェネレーターは、主に放射エミッションのセットアップをテストすることを目的としています。これは、アンテナとプリアンプの適切な動作、およびスペクトラム アナライザの正確なセットアップと構成を検証するのに役立つツールです。これは電波暗室での特性がよく知られており、放射プロットは、非理想的な設定の EUT と同じ場所のコム発生器を比較するための基準として使用できます。 ロータリー スイッチを使用して、5 つの固定コム周波数と 5 kHz ～ 200 MHz の範囲の外部コム周波数入力の間で選択できます。切り替え可能な RF アンプは、出力信号を 20 デシベル (dB) 増加させる可能性があります。 コムジェネレーターには 2 つのモノポール アンテナが付属しており、1 つは 300 ～ 500 MHz までの周波数用の 30 cm モノポール、もう 1 つはそれ以上の周波数用です。 放射コムスペクトルは 5 MHz ～ 6 GHz の範囲で特徴付けられます。
この製品へのお問い合わせ
基本情報
【主な仕様】 ● 特性周波数範囲: 5 MHz – 3 GHz ● 最大 1.5 GHz のコムスペクトル平坦性、アンプオフ: RF コネクタで通常 8 dB ● 最大 1.5 GHz のコムスペクトル平坦性、アンプオン: RF コネクタで通常 12 dB ● 出力インピーダンス: 50オーム ● 出力電力: 最大-5 dBm @ 100 MHz fコム; fcomb/2 ごとに 6 dB 減少 ● 振幅安定性: < 0.2 dB; 15 分後 <0.1 dB ● 出力コネクタ: N-メス ● 外部入力インピーダンス: 50 オーム ● 入力コネクタ: SMA-メス ● 電源: 6 x AA NiMH (例: Varta Mignon 2700、付属していません) ● 充電器: 外部; アンスマン ACS310 ● アンテナ: f<300 … 500 MHz の場合は 30 cm モノポール。10 cm モノポール f>300 ～ 500 MHz ● ハウジング直径: 180 mm ● ハウジング高さ: 60 mm ● 重量：1250g
価格帯
納期
用途／実績例
.
詳細情報
-
コムジェネレータ TBCG3-RN2
-
コムジェネレータ TBCG3-RN2
