制御ループの安定性測定用の広帯域インジェクショントランスフォーマー

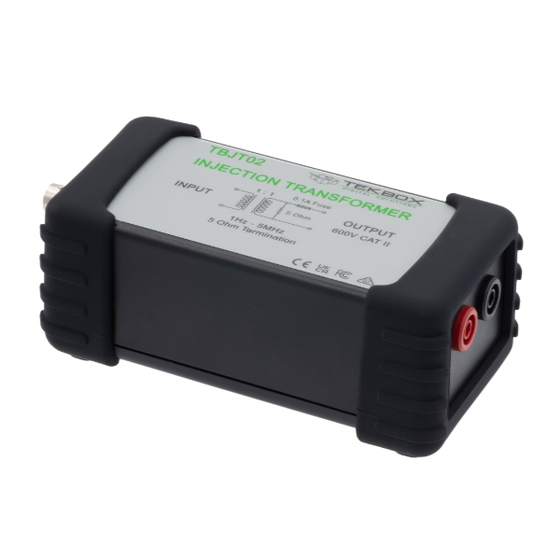

TBJT02 は、制御ループの安定性測定用の広帯域インジェクション トランスです。 掃引信号源と制御ループ間のガルバニック絶縁を提供します。 インジェクション トランスは内部で 5 オームの抵抗で終端され、100 mA のヒューズで保護されています。 使用可能な周波数範囲は 1 Hz ～ 7 MHz です。
この製品へのお問い合わせ
基本情報
【仕様】 ● コンプライアンス: RoHS ● 終端抵抗：5Ω ● ヒューズ: 100 mA (Littlefuse 0451.100MRL); 二次（出力）側 ● 巻数比: 1:1 ● 特性周波数範囲: 1Hz～100MHz ● 使用周波数範囲：1Hz～7MHz ● 3 dB 周波数範囲: 2 Hz – 3 MHz typ. ● 挿入損失 (S21): 16 dB typ. ● 静電容量: 310 pF @ 1 Khz; 一次から二次巻線 ● DC飽和電流：12mA ● 最大。 定格電圧: 600V CAT II; 一次から二次巻線 ● 入力コネクタ: 50 Ω BNC メス、 ● 出力コネクタ: 4 mm 安全バナナ ジャック、20 mm 間隔 ● 動作温度 範囲: 0°C – 60°C ● 筐体寸法: 70mm x 60mm x 140mm ● 重量：300g
