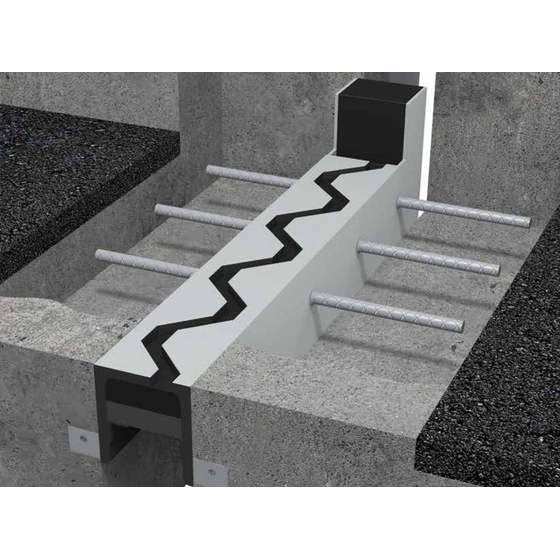

信頼の実績と防音性能を兼ね備えた、滑らかな走行性を実現する橋梁用メタルガージョイント。長寿命・高耐久設計のタテ型片側歯型伸縮装置
■伸縮量＝20～70mm ■標準遊間＝80～173mm ■製品高＝100～150mm 『メタルガージョイント NL-FL型』は、扱いやすい重量で、計画高通りの 据え付けが容易な橋梁・高架道路用伸縮装置です。 主要となる部材は形鋼とスタッド溶接で、弱点となる溶接構造を排除。 ジョイント歯型遊間が小さく、良好な走行性を確保しました。 耐久性・走行性・止水性など長年の実績から高い評価と信頼を得、 NEXCO新基準(H23.7)策定時のモデルに選定されるなどトータルバランスに 優れております。 【特長】 ■タテ型(片側)歯型構造/荷重支持型 ■長年の実績に裏打ちされた耐久性 ■ジョイント歯型遊間が小さく、良好な走行性を確保 ■止水部は良質で防水性の高い評価を得た弾性シール材を充填 ■防音性に優れた充填材の採用により、騒音を低減 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【オプション】 ■地覆用ジョイント ■除雪装置誘導板「スーパーリブ」 ・誘導板(片側)装着仕様 ・誘導板(両側)装着仕様 ■二次止水材「ダブル止水ユニット」 ・床版取付型(A工法) ・本体取付型(B工法)
価格情報
■定価：お問い合わせください。 ■実勢価格：「月刊 建設物価」「月刊 積算資料」掲載製品 ※仕様や設置条件により価格が変動する場合がございます。詳細はお問い合わせください。
納期
用途／実績例
■車道部(PC橋、RC橋、鋼橋、プレビーム橋) ■積雪寒冷地 ■縦目地、横目地 ■新設、補修 ■鋼製フィンガージョイント/鋼製スライドジョイントからの取替え ※高速道路用にはNEXCO準拠仕様「メタルガージョイントNLd-FLN型」にて適応可能です。 上記ワードで製品を検索するか、当ページ下部のカタログからご確認ください。
ラインアップ（7）
| 型番 | 概要 |
|---|---|
| NL-20FL | 許容伸縮量20mm（±10mm）、標準遊間80mm、製品高100mm |
| NL-30FL | 許容伸縮量30mm（±15mm）、標準遊間99mm、製品高100mm |
| NL-40FL | 許容伸縮量40mm（±20mm）、標準遊間120mm、製品高130mm |
| NL-50FL | 許容伸縮量50mm（±25mm）、標準遊間135mm、製品高150mm |
| NL-60FL | 許容伸縮量60mm（±30mm）、標準遊間158mm、製品高150mm |
| NL-70FL | 許容伸縮量70mm（±35mm）、標準遊間173mm、製品高150mm |
| ※70mmを超える伸縮量については別途お問い合わせください。 |
カタログ（4）
カタログをまとめてダウンロード
企業情報
弊社は、橋梁・高架道路用伸縮装置の専門メーカーとして、1965年に創業してから60年、 安全性、走行性、耐久性、経済性などのニーズにお応えしながら、社会インフラの一端を担う企業としてより良い道路環境と生活環境をサポートし、 全国各地で発生した災害でも弊社製品は被害を最小に留め、より安心と信頼をつなぎ育んでまいりました。 「人と道と環境とともに」 これからもこの道を歩み続けます。
