薄板から厚板まで幅広い製品の高精度エッチングが可能です！最適スプレー条件で品質が決まります。

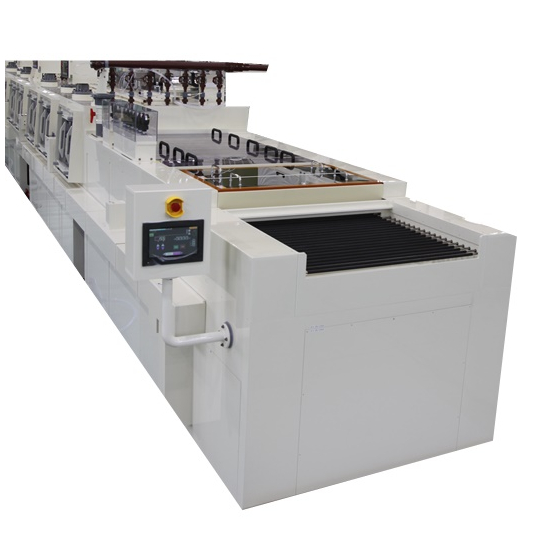

パターニングされた銅板を寝かせた状態で水平搬送し、スプレーでエッチング液を吹き付ける方式により、薄板のみならず厚板の銅エッチング処理を可能とします。 【当社装置の特徴】 ■表裏のエッチング形状が同等 ■エッチング断面の光沢化が可能 ■液管理、液再生システムにより低コスト ■最新技術により厚さ50μmの搬送が可能 ■耐薬品性重視の設計だから装置が長持ち ■安全インターロック完備 ◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆ 処理一例 【製品】2ｍｍ厚銅 【寸法精度】 ・L/S=3/2ｍｍ ・片面エッチング時のテーパ幅 0.5ｍｍ程度 ・両面エッチング時のテーパ幅 0.25ｍｍ程度 【主となる薬品】塩化第二鉄 ◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆ 【特記】 ・開発試作機からの提案、設計、製作が可能
この製品へのお問い合わせ
基本情報
◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆ ○流品：1枚or2枚同時並行搬送 ○搬送速度：0.4～4.0m/min ○材料幅：100～2000mm ○材料厚み：0.05〜2mm ○加工面：片面or両面 ○装置構成 ：LD〜エッチング〜水洗〜液切り〜乾燥〜ULD ○ユーティリティ ・電源 AC200V・220V / 50Hz・60Hz ・市水、純水、冷却水、スクラバー ○装置寸法 : 材料サイズによる ◇◆◇◆◇◆◇◆◇◆◇◆◇◆◇◆
価格帯
納期
用途／実績例
※詳しくは、お問合せください。
企業情報
◆ガラスエッチング装置 ◆レジスト塗布 | 現像機 | 金属エッチング | レジスト剥離 | 洗浄装置 ◆電解研磨装置 ▼▼▼当社の強み▼▼▼ ◎ガラスエッチング精度 ワークサイズ1500×1850mmのガラス基板において、処理後の面内板厚精度R10μm以下を達成可能。 ◎薄板搬送機構 金属シート・ガラス基板ともに薄板ワーク搬送において、ダメージ無く搬送するノウハウを複数持ち合わせています。 ◎材料選定 装置の材料選定は安全・環境・品質に関わる重要な作業です。必要に応じて薬液を用いた評価試験を行い、当社で責任をもって選定いたします。 ◎試作処理が可能 当社では水だけでなく、薬液（酸性薬品・アルカリ性薬品・有機溶剤）を用いたサンプル処理が可能です。検証評価後に安心して装置をご購入いただけます。 （※ガラスエッチングに限る）
