画像による船上からの港湾・海上構造物の変状調査！波の挙動を姿勢制御装置で抑制し明瞭に撮影可能！

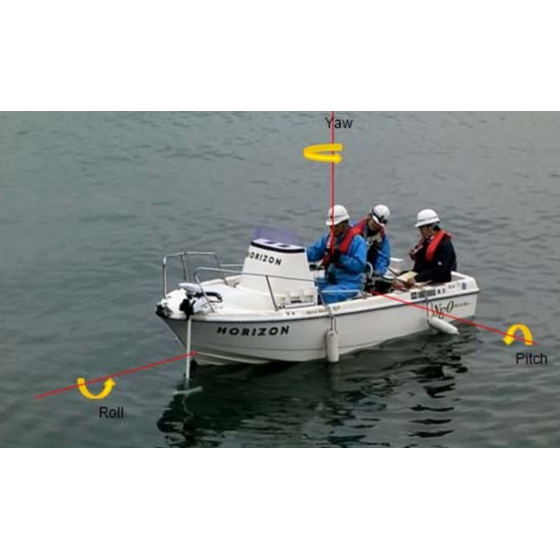

『揺動制御型船上点検システム』は、揺動する小型船舶の船上から、デジタルビデオカメラとその姿勢制御装置を用いて港湾設備等のコンクリート構造物等を撮影し、専用ソフトにより自動的に得られる静止画像、または動画自体から構造物のひび割れ等の劣化状態を正確に点検することを可能にしたシステムです。 得られた画像データを劣化・変状展開図に変換し、当社開発の「CrackDraw21」に入力することにより、設備の状態確認や劣化・変状特性の分析などきめ細かな設備管理を行うことができ、大規模地震後の健全度確認などへの対応も容易です。 【特徴】 ■姿勢制御装置によりカメラのローリング、ピッチング、ヨーイング、上下動をキャンセル ■仮設をした場合と比べて作業時間の短縮等大幅なコストダウンが可能 ■位置情報、ひび割れ形状・幅の精度が高い ■現場作業は、船舶による撮影のみのため効率性が高い ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問合せ下さい。
この製品へのお問い合わせ
基本情報
■ひび割れ幅の抽出精度（構造物、状況による） ・ひび割れ幅0.2mm以上に対応可能 ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問合せ下さい。
価格帯
納期
用途／実績例
【用途】 ■桟橋背面・橋梁背面・橋脚 ■護岸・防波堤・海上空港構造物 ■洋上風力発電設備 など ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問合せ下さい。
カタログ（3）
カタログをまとめてダウンロード
企業情報
株式会社東設土木コンサルタントは、ダムなどの水力発電のための設備や、 取・放水路などの火力・原子力発電のための土木構造物を主体に、設備を 維持管理、保全するための調査、測量、計測、解析、診断などを 実施してまいりました。 また、デジタルカメラを搭載した車両をトンネル内で走行させながら 壁面の画像を撮影し点検するシステムや、船の動揺を制御しながら船上から 海洋構造物を効率よく点検するシステムなどを開発しております。
