  6. 同軸導波管変換器『TR-20D-J』

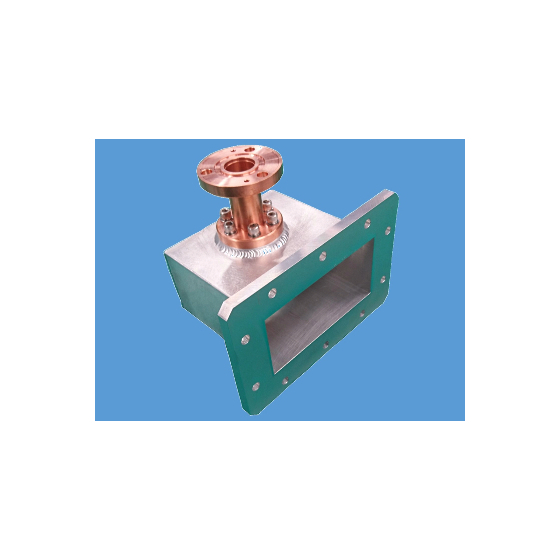

同軸導波管変換器『TR-20D-J』

  • ブックマークに追加いたしました

    ブックマーク一覧

    ブックマークを削除いたしました

    ブックマーク一覧

    これ以上ブックマークできません

    会員登録すると、ブックマークできる件数が増えて、ラベルをつけて整理することもできます

    無料会員登録

TR-20D-J

最終更新日:2025年07月31日

株式会社ニッシン
株式会社ニッシン
  • 公式サイト

WRJ-2規格導波管とWX-20D規格同軸管の接続に!内導体・外導体は銅、同軸フランジは真鍮を採用し、優れた電気的特性を実現!

『TR-20D-J』はWRJ-2規格導波管とWX-20D規格同軸管を接続するための変換器です。 内導体・外導体は銅、同軸フランジは真鍮を採用し、優れた電気的特性を 実現しました。 【特長】 ■2450MHzマイクロ波用 ■内導体・外導体は銅採用 ■同軸フランジは真鍮採用 ■優れた電気的特性を実現 ※詳しくはPDF資料をご覧頂くか、お気軽にお問い合わせ下さい。

    その他

同軸導波管変換器『TR-20D-J』

  • 関連リンク - http://nissin-inc.co.jp/product/micro/

この製品へのお問い合わせ

  • Webからお問い合わせ
  • カタログをダウンロード

基本情報

【一般仕様】 ■外形寸法:W161×D110×H138[mm](突起部分等を除く) ■重量:2.0kg以下 ■導波管規格:WRJ-2及びWX-20D ■接続フランジ規格:BRJ-2及びBFX-20D ■内導体接続方法:ACX-20D規格のアンカーコネクタ(別売) ■使用条件:周囲温度0~40℃ 湿度35~85% 結露無きこと・常圧のこと 【電気仕様】 ■周波数範囲:2450MHz ±50MHz ■通過耐電力:2000W 2000W (CW ) (整合負荷時) ■入力VSWR:1.2 以下 ■挿入損失:0.2dB以下 ※詳しくはPDF資料をご覧頂くか、お気軽にお問い合わせ下さい。

価格帯

詳細はお問い合わせください

納期

詳細はお問い合わせください

用途/実績例

マイクロ波立体回路におけるWRJ-2規格導波管とWX-20D規格同軸管との変換。
