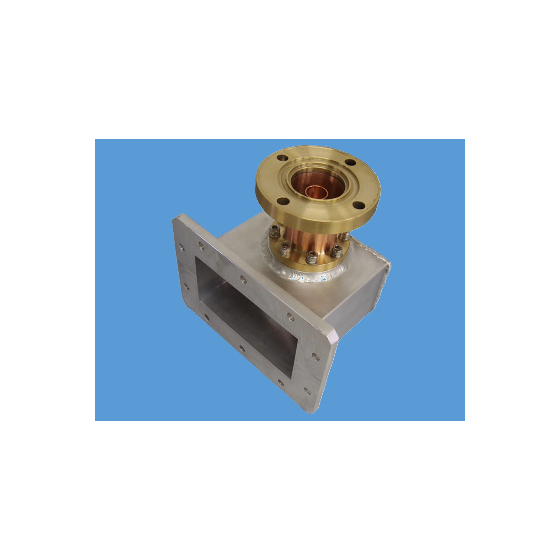

導波管（WRJ-2）から同軸管（WX-39D）にモード変換する変換器です。
マイクロ波加熱機での加熱実験と加熱対象物の物性計測、加熱炉製作前の電磁界シミュレーションによる均一加熱の設計指針の検証など幅広く対応しています。 【特徴】 ○WRJ-2 規格導波管とWX-39D規格同軸管を接続するための変換器 ○内導体・外導体は銅、同軸フランジは真鍮とし、優れた電気的特性を実現 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報
【仕様】 [一般仕様] ○外形寸法W：161 × D：110 × H：150 [mm] （突起部分等を除く） ○重量2.0 kg 以下 ○導波管規格WRJ-2 及びWX-39D ○接続フランジ規格BRJ-2 及びBFX-30D ○内導体接続方法ACX-30D規格のアンカーコネクタ（別売） ○使用条件周囲温度0～40℃ 湿度35～85％ 結露無きこと・常圧のこと [電気仕様] ○周波数範囲2455MHz±20MHz ○通過耐電力6000W （CW） （整合負荷時） ○入力VSWR 1.2以下 ○挿入損失0.2dB以下 ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格情報
お問い合わせ下さい。
納期
※お問い合わせ下さい。
用途／実績例
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
