チャンネルあたり5.1mm幅！他の負荷に影響を与えず過負荷・短絡電流から保護

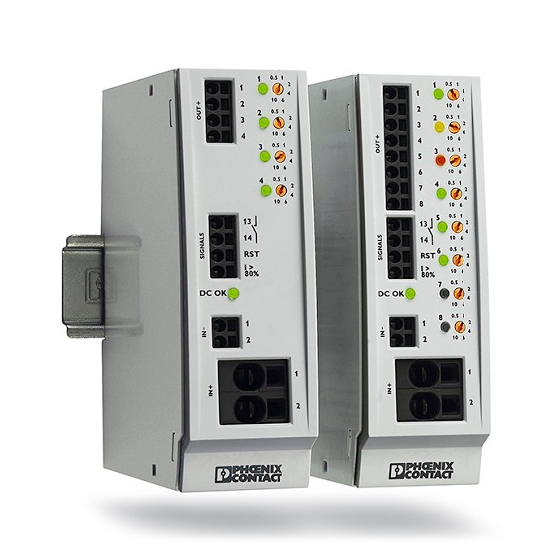

『電子式マルチサーキットブレーカー CBM』は、 DC24V電源の過負荷・短絡電流からの確実な保護が行える製品です。 異常が生じた負荷は電流制限しながら切り離すため、他の負荷への影響を防げます。 また、チャンネルあたり最小5.1mm幅の省スペースで、 負荷系統数の多いシステムでも小型化が可能です。 【特長】 ■省スペースで、最大70％程の幅寸法の削減が可能！ ■各チャンネルの電流定格を0.5A～10Aに設定可能 ■遠隔リセット、電流監視など豊富な機能 ■電子式の安定した引き外し動作で保護協調も容易 ■電流制限機能で電源電圧の低下を防止可能 ※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
この製品へのお問い合わせ
基本情報
■基本仕様 電流設定値（各チャンネル）：0.5、 1、 2、 4、 6、 10Aに設定可 出力電圧：24V DC 引き外し時間：>1.3xIN：0.02s、 1.1～1.3IN：30s 最大容量性負荷（24V時 各チャンネル）：75000μF 周囲温度範囲：-25～70℃ 接続方式：プッシュイン式 寸法（W×H×D）：41×130×121mm 認証：UL-Listed、 cUL-Listed ■4チャンネル対応品 型式：CBM E4 24DC/0.5-10A NO-R 定格電流IN：max.40A DC ■8チャンネル対応品 型式：CBM E8 24DC/0.5-10A NO-R 定格電流IN：max.80A DC ＜弊社のスイッチング電源『TRIO POWER』との高い親和性＞ TRIO POWERは負荷のピーク電源（突入電流）に対応し、定格の1.5倍の負荷電流を5秒間出力可能なダイナミックブースト機能を搭載。 CBMの電流制限と組み合わせて、突入電流に対応した電源容量のマージンを最小限に出来、短絡発生時にも出力が垂下しない電源ソリューションが構築できます。
価格帯
納期
用途／実績例
※詳しくはカタログをご覧下さい。お問い合わせもお気軽にどうぞ。
