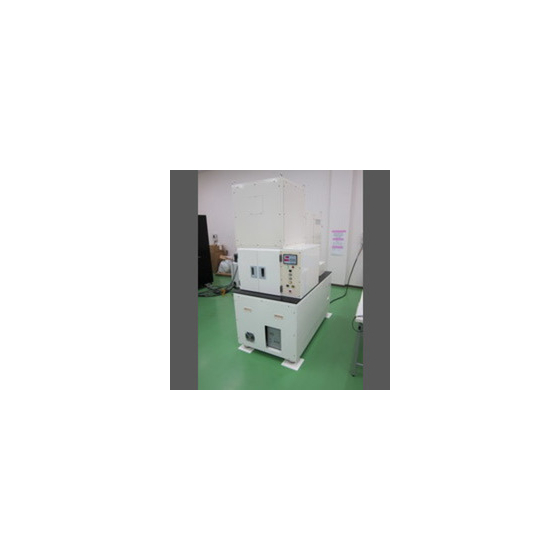

コンパクト設計な平行光露光装置です。
本装置は、点光源の超高圧水銀灯を光源とする、コリメーションミラー方式の平行光露光装置です。主要構成は、光源部・吸着式の露光テーブル部・マスク部から成り、露光方式は、真空密着式(ハードコンタクト)の露光方式が可能になっております。要望により、プロキシミティ方式も承ります。 露光管理の為に、積算光量計も搭載し、適正露光量を設定し易くなっており、架台付きで、コンパクト設計な露光装置です。 ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
基本情報
【基本仕様】 ワーク寸法 ：150mmｘ150mm 厚み 約0.1～1.0mm 光学性能 ：超高圧水銀ランプ1KW（空冷式） 、 波長約300～470nm(主波長365、405、436nm） 紫外線照度 約40mw/cm^2 初期値（＠365nm)、照度分布 90％以上 光線平行度 ：コリメーション半角≦1.5°、 デクリネーション角≦1.0° 露光シャッタ：エアー駆動シャッタによる開閉式 露光量管理 ：積算光量計に依る（管理波長365nm）、 20チャンネルメモリー マスク(基本)：ガラスマスク □８インチ 厚み3.0mm 又は 5.0mm 露光テーブル：吸着式テーブル、前後可動方式、真空ポンプ内蔵 上枠タイプ ：ガラスマスク専用枠 又は マイラー枠 ユーティリティ：電源 3相200V 50/60Hz、ブレーカースイッチ30A、10.5KVA ：圧空 約0.5Mpa ：排気 約8ｍ^3/min 外形サイズ ：(W)800mmｘ(D)1470mmｘ(H)1915mm ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格情報
お問い合わせください
納期
※お問い合わせください
用途／実績例
●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
