330～470MHz帯に対応。後方からの妨害波を抑えるスクリーン付・3素子八木型の固定局用アンテナ

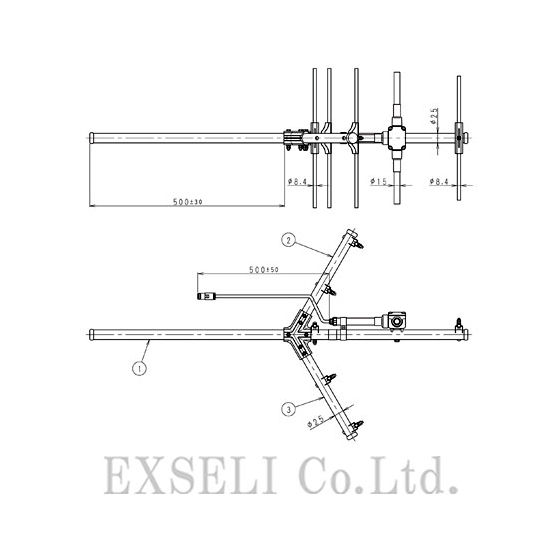

●S-3BD-4502 (S3BD4502)は、日本アンテナ(NIPPON ANTENNA)製の400MHz帯 スクリーン付広帯域3素子八木型アンテナです。 ●固定局無線機用のアンテナで、330～470MHz帯の広い周波数範囲に対応しています。ご注文時には、送信波ft(MHz)と受信波fr(MHz)をご指定ください。 ※八木アンテナとは、長さの異なる複数の素子を配置した、指向性の高いアンテナです。導波器、放射器、反射器などの素子で構成されています。1926年に発明されました。 ●八木型アンテナの反射器をスクリーン形状にした構造を採用しています。F/B比特性を高め、後方から入感する妨害波を効率よくカットします。 ●垂直偏波または水平偏波に対応した単一指向性アンテナです。 ●コネクタ部分にはNJ接栓を採用しています。無線機との接続には別売りの同軸ケーブルをご使用ください。 ※詳しくは弊社までお気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
●受注生産品です。 ●諸元 ・アンテナ型式: スクリーン付広帯域3素子八木型アンテナ ・用途: 固定局用、垂直又は水平偏波単一指向性 ・使用周波数: 330～470MHz帯にてfo±10MHz ・入力インピーダンス: 50Ω ・定在波比: 帯域内1.5以下 ・利得: ダイポール比6dB、絶対利得8.15dB ・指向性〔平均値〕: E面半値幅±32°、H面半値幅±48° ・前方対後方比: 20dB〔180±30°〕、15dB〔180±60°〕 ・絶縁抵抗: 給電点にて乾燥時DC500Vにて500MΩ以上 ・耐電圧: 給電点にて乾燥時AC1000Vを1分間加えて異常がないこと ・給電部接栓座: N-J型 ・アンテナ重量: 約2.7kg ・最大受風荷重: 60m/secの時 約181N ・商品コード: 2056308
価格情報
メーカー価格: 210,600円（税別） どこよりもお安く販売することを目指します。当社販売価格はお問合せ下さい。
価格帯
10万円 ~ 50万円
納期
用途／実績例
【用途例】 ■建設業 ■土木・インフラ工事業 ■鉄道・鉄道関連業 ■電力・ガス・水道業 ■製造業 ■運輸・物流業 ■鉱業・採石業 ■警備業 ■自治体・官公庁 ■施設管理・ビルメンテナンス業 ■通信・無線通信関連業 ■放送・イベント関連業 ■農林業 など
