先端翼とボルト接合で高い支持力を実現する環境配慮型DM工法。無排土・低騒音施工で小規模建築物の安全な地盤づくりを強力に支援。

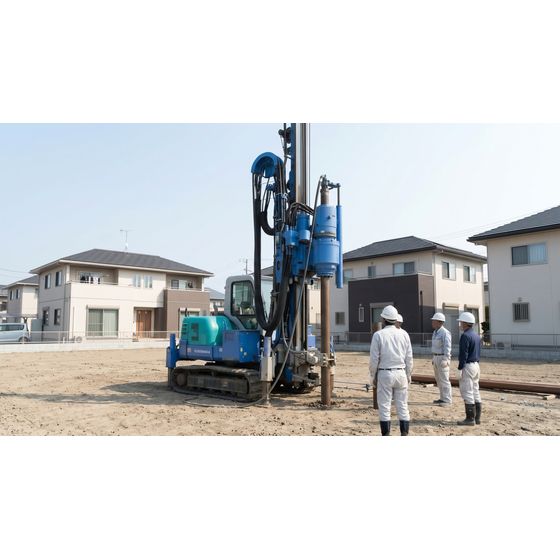

ジオテック株式会社が提供する「DM工法（ダブルメタル工法）」は、建物の不同沈下を確実に防止する小口径鋼管杭地盤補強技術です。建物を長期にわたり安全に支えるためには地盤補強工事が不可欠であり、本工法は鋼管先端に大型のダクタイル鋳鉄製先端翼をボルト接合する独自構造により高い先端支持力を生み出します。現場溶接を用いない固定方式により施工強度のバラツキを排除し、自社工場での厳密な品質管理のもとで製造された確かな部材を使用します。また、セメントミルクを使用しない回転貫入方式のため、建設発生土（残土）が一切出ず、低騒音・低振動での施工が可能です。近隣環境への負荷を大幅に低減しながら、スピーディな工事を実現します。GBRC建築技術性能証明を取得しており、SWS試験データに基づく高精度な基礎設計が可能です。自社工場の製造体制と全国の施工ネットワーク、リアルタイムデータ管理により、高い信頼性と安心の品質保証をお届けいたします。
この製品へのお問い合わせ
基本情報
本工法は一般財団法人日本建築総合試験所のGBRC性能証明（第10-01号）を取得しています。本体軸径101.6mmのSTK400鋼管と、鋼管径の3.0倍（290mm）および3.5倍（350mm）のダクタイル鋳鉄製先端翼（FOD450A）をボルト固定して使用します。適用地盤は先端換算N値5～15の砂質土地盤および粘性土地盤です。最大施工深さは軸径の130倍である13.2m以下に対応します。セメント非使用の無排土・低騒音・低振動施工を特徴とし、環境性能と施工性に優れています。
価格情報
納期
用途／実績例
地上3階以下、高さ13m以下、軒高9m以下、延べ面積500平方メートル以下の戸建住宅や小規模共同住宅、店舗などの小規模建築物に最適です。また、高さ3.5m以下の擁壁や看板等の小規模工作物の基礎補強にも幅広く活用されています。セメント不要で残土が発生しないため、敷地境界や隣接建物が近い狭小地、街中や住宅密集地での施工に強い威力を発揮します。環境負荷を抑えつつ確実な支持力を確保したい現場の実務に即した具体的な補強対策として利用されています。
カタログ（3）
カタログをまとめてダウンロード
企業情報
「地盤トータルサービス」で、未来を創造 ジオテックでは、建築物（一般建築～戸建住宅）新築時の地盤調査・地盤補強設計／施工をはじめ、既存建築物の沈下修正工事、土壌汚染調査、地盤情報サービスなど、「地盤」に関するあらゆる業務を、ワンストップで提供します。 豊富な経験と確かな技術で、地盤から都市の未来を創ります。
