建築技術性能証明を取得した先端翼付き鋼管地盤補強工法

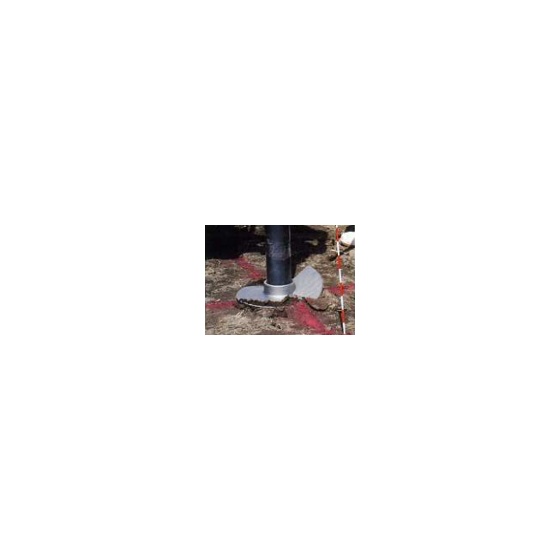

一般財団法人日本建築総合試験所の建築技術性能証明（GBRC性能証明第10-01号）を受けた、小口径先端翼付き鋼管を用いた杭状地盤補強工法です 。小口径鋼管の先端に鋳鉄製の螺旋翼（先端翼）を取り付け、回転トルクにより地上部への無排土施工で回転貫入させます 。先端翼と鋼管はボルト接合を採用しているため、溶接強度が支持力を制限しません 。施工は低騒音・低振動で近隣環境に配慮でき、セメントミルク不使用のため残土処理費用も発生しません 。部材製造から輸送、施工にいたるプロセスを徹底的に見直し、高性能と優れた経済性を両立しています 。
この製品へのお問い合わせ
基本情報
本体軸鋼管には外径101.6mm、肉厚4.0〜6.0mmのJIS規格品（STK400）を使用します 。先端翼は球状黒鉛鋳鉄品（FCD450-10）製で、鋼管径の3.0倍（290mm）または3.5倍（350mm）をラインナップ 。接合部にはSS400の取付金具とM20高強度ボルト（強度区分6.8）を用います 。適用地盤は換算N値5〜15の砂質土・粘性土地盤で、最大施工深さは13.2m（軸径の130倍）以下です 。長期・短期の許容鉛直支持力は、安全率（長期3、短期1.5）と支持力係数（$\alpha_{sw}=200$）を組み込んだSWS試験ベースの算定式により、確実かつ安全側に評価・設計されます 。製造工場はISO9001および国交大臣認定を取得し品質管理も万全です 。
価格帯
納期
用途／実績例
小規模建築物や工作物の新築・改修における基礎地盤補強に最適です 。技術の適用範囲は、地上3階以下、高さ13m以下、軒高9m以下、延べ面積500m2以下の条件をすべて満足する建築物に広く適用可能です 。また、一般的な住宅建築だけでなく、高さ3.5m以下の擁壁や看板といった小規模工作物の基礎補強としても豊富な適用実績を有しています 。スウェーデン式サウンディング（SWS）試験の結果から直接支持力を算定できるため 、建築基準法関係規定や国土交通省告示等に則った設計・施工プロセスへスムーズに組み込むことができます 。
