真空絶縁とハイブリッド形操作機構で高信頼を実現する24kVスイッチギヤ
ハイブリッド形電磁操作機構の採用 高信頼性と長期間の安定動作を実現 ・日立独自のハイブリッド形電磁操作機構を採用することで部品点数を削減、また全ての摺動部に固体潤滑を採用することでグリースレスを実現し、信頼性・安全性が向上しました。 ・部品点数の削減、グリースレスによりメンテナンス性向上し、長期間の安定動作を実現しました。 二点切り三位置形真空スイッチの採用 一つの真空スイッチで遮断器と断路器の両性能を確保 ・日立独自の二点切り三位置形真空スイッチにより、遮断器と断路器の両性能を有しており用途に合わせた使用が可能です。 ・真空とエポキシモールドの二重絶縁構造により、万一の真空漏れが発生しても地絡事故を回避できます。 ・真空スイッチの封止には、真空遮断器で長年実績のある真空ろう付け技術を適用し、封止部の信頼性を確保しました。 小 その他詳細はお問い合わせください。
この製品へのお問い合わせ
基本情報
・日立独自のハイブリッド形電磁操作機構採用、全摺動部に固体潤滑を用いグリースレスを実現 ・二点切り三位置形真空スイッチにより遮断器と断路器の両性能を確保 ・真空とエポキシモールドの二重絶縁構造で真空漏れ時も地絡事故を回避 ・1気圧のSF6ガスに比べ3倍以上の絶縁性能を持つ真空絶縁を適用し小形化 ・ガスフリー設計でガスケット・吸湿剤等のメンテナンスが不要 ・定格電圧:24kV
価格帯
納期
用途／実績例
工場やビル、プラントなどの受変電設備に適しています。SF6ガスを使用しない環境性と、長期にわたる安定動作・省保守性が求められる電気設備で活用できます。
ラインアップ（1）
| 型番 | 概要 |
|---|---|

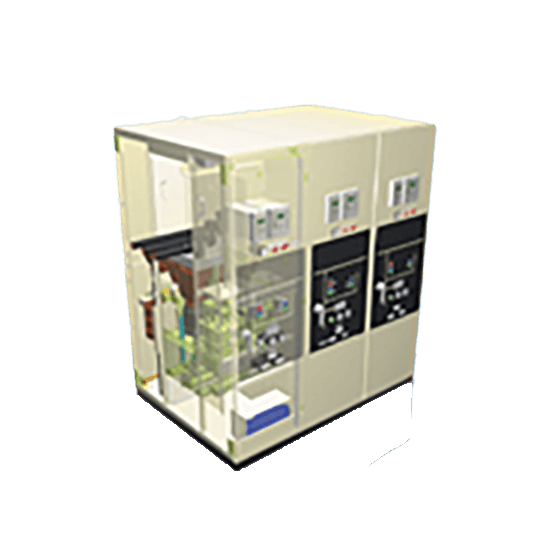

| 24kVキュービクル形真空絶縁スイッチギヤ (C-VIS) |
