薄膜化ワイドギャップ半導体でリアルタイム放射線センシングを実現

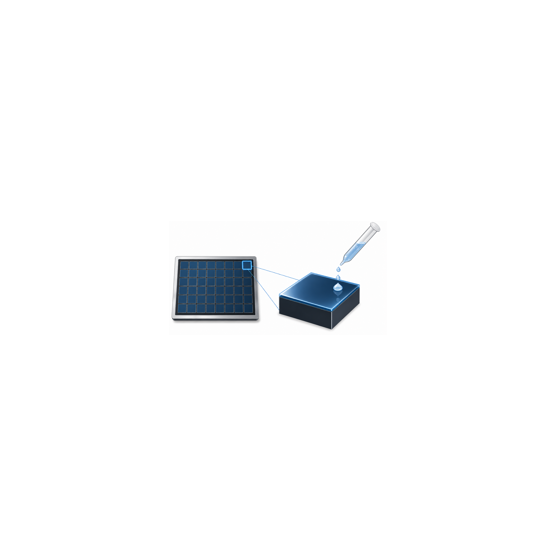

ワイドギャップ半導体のZnGa₂O₄をナノ粒子化し、薄膜成形が可能な技術です。 透明性・柔軟性のある薄膜のため、デバイスへの応用性が高く、 ZnGa₂O₄の短波長紫外線からX線までを検出する特性により、 リアルタイム放射線センシングへの応用が可能です。 特徴 ■透明性が高く、既存光学系との親和性に優れる ■簡便・安価・安全・大面積・フレキシブル基板へ成膜可能 ■X線を直接電気信号へ変換することで高速応答を実現
この製品へのお問い合わせ
基本情報
ZnGa₂O₄とは ■ワイドギャップ半導体（Eg=4.8~5.2 eV）であり、化学的・熱的・機械的に安定で、高い放射線耐性を有する ■短波⾧紫外線からX線までを単一材料で検出可能 ■水熱合成法による、ナノ粒子を合成法を確立済 ※「関連リンク」をクリックすると技術内容の詳細をご覧いただけます。 リンク先のページ内では、技術カタログの無料ダウンロードも可能です。 技術の詳細に関するお問い合わせや、大学技術との連携による製品開発のご要望につきましては、 「Webからお問い合わせ」よりお気軽にご連絡ください。
価格帯
納期
用途／実績例
【検証実験１】 Ｘ線検出素子の対電極間に1Vの電圧を印加し、Ｘ線を低線量率から順に間欠照射、応答性を検証 ⇒Ｘ線リアルタイムイメージングが可能なレベルの応答性・変換式を確認した 【検証実験２】 9区画からなるＸ線検出材料の一部を「鉛板で遮蔽した 状態」でX線を照射、検出 ⇒変換式により算出された線量率を基に、空間分布をヒートマップとして可視化する事ができた
