冷媒不要・電源不要。圧縮空気だけで実現する局所冷却。

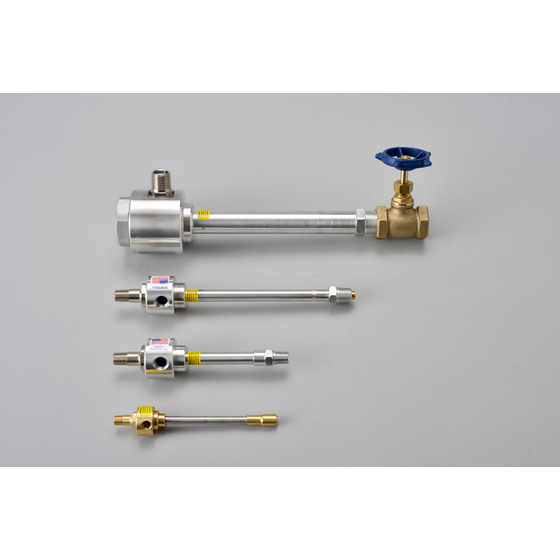

【ボルテックスチューブ】は、圧縮空気のみで冷風と温風を生成し、局所冷却に適したエア式冷却機器。 電源・冷媒不要で簡単に導入でき、最大-47℃の冷風を供給可能。 金属製ボディで耐久性に優れ、過酷な環境でも安定稼働。可動部がなくメンテナンスフリー。 盤内冷却や工具冷却など幅広い用途に対応。
この製品へのお問い合わせ
基本情報
※詳しくは関連リンク、製品カタログをご覧いただくか、お気軽にお問い合わせください。
価格帯
10万円 ~ 50万円
納期
~ 1週間
※在庫を切らしている場合は約2ヶ月前後になります。
用途／実績例
【用途】 ■局所冷却 ■空間冷却 ■温度管理 ※詳しくは関連リンク、製品をご覧いただくか、お気軽にお問い合わせください。
詳細情報
-
1、ボルテックスチューブに圧縮空気を供給すると、製品内部にある特殊な部品ブッシング・ゼネレータの働きにより、空気は高速で回転を始めます。 この高速回転により発生するクーラー内部での渦流、圧縮、膨張、圧力差を利用して冷風（熱を奪われた側）と熱風（熱を奪った側）に分離します。 冷風温度、冷却熱量は、ボルテックスチューブに供給される圧縮空気の圧力、温度、風量（使用するブッシング・ゼネレータにより異なります）及びクーラーの熱風側にあるバルブで調整する冷風量、熱風量の比率（冷風比率）により決定されます。 2、安定した冷気を作り出すために圧縮空気は清浄で乾燥したエアを供給して下さい。
-
本体がステンレス製のタイプも取り扱っております。 耐摩耗性、耐酸（弱酸）性に富んでおります。 ※ただし硫酸、塩酸等には使用できません。 ※製品に一部、真鍮製の部品を使用しております。 オールSUSをお求めの場合はお問合せください。
ラインアップ（25）
| 型番 | 概要 |
|---|---|
| 106J-2H | |
| 106J-4H | |
| 106J-4L | |
| 106J-8H | |
| 106J-8L | |
| 116J | |
| 116E | |
| 208J-11H | |
| 208J-11L | |
| 208J-15H | |
| 208J-15L | |
| 208J-25H | |
| 208J-25L | |
| 218J | |
| 218E | |
| 308J-35H | |
| 318J | |
| 318E | |
| 328-100 | |
| 208J-11HSS | ステンレス製 ※都度見積 |
| 208J-11LSS | ステンレス製 ※都度見積 |
| 208J-15HSS | ステンレス製 ※都度見積 |
| 208J-15LSS | ステンレス製 ※都度見積 |
| 208J-25HSS | ステンレス製 ※都度見積 |
| 208J-25LSS | ステンレス製 ※都度見積 |
カタログ（1）
カタログをまとめてダウンロード
企業情報
当事業部では、搬送・吸引・排出などの用途で使用可能な「トランスベクター」、 圧縮空気のみを駆動源とした小型のエア式クーラー「ボルテックスクーラー」を取り扱っています。 ◆トランスベクター 各種エアブロー、空気輸送、液体の吸引排出、水切りなどに使用可能。 圧縮空気の使用量削減し、周りの空気を巻き込み風量を4～20倍に。 低騒音で作業環境改善を図ることができます。 ◆ボルテックスクーラー 加工機の刃先冷却、制御盤クーラー、人体冷却などに使用可能。 メンテナンスフリーで消耗品はございません。 またこの他にも、送風機の製作・環境設備の建設なども行っております。
