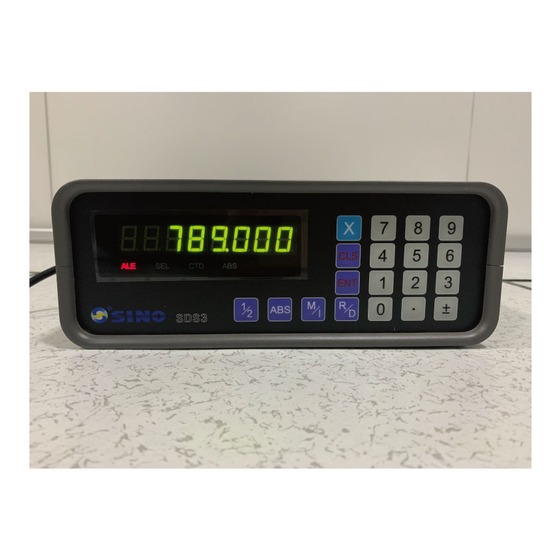

工作機械や測定治具のデジタル化に!旧品番「HK103-1S」からそのまま置き換え可能な1軸表示器。
本製品は、工作機械や各種測定治具に取り付けて使用する、精密測長用の1軸デジタル表示器です。高精度な移動量・寸法のデジタル表示により、加工や測定の作業効率と精度を大幅に向上させます。
この製品へのお問い合わせ
基本情報
※本製品は旧品番「HK103-1S」から型番変更された互換品です。仕様や機能の変更はなく、そのまま置き換えが可能です。 ・表示軸数: 1軸(単軸表示器) ・対応センサー: 光学式リニアガラススケール(KAシリーズ等、TTL方形波信号) ・最小表示(分解能): 0.005mm (5μm) / 0.001mm (1μm)(※接続するスケール仕様に準ずる) ・主な標準機能: ゼロリセット / プリセット機能 インチ / ミリ(mm)表示切替 mm/inch変換 カウンタ表示値の1/2機能(中心線計算) リニアエラー補正機能 電源オフ時のメモリーバックアップ スリープモード(省電力) ・表示部: 高輝度デジタルLEDディスプレイ ・筐体構造: 優れた堅牢性と、加工現場に適した防塵・防滴構造 ・付属品: 取り付け用ステー、保護カバー(※標準構成時)
価格帯
納期
用途/実績例
工作機械のデジタル化や測定治具の精密測長用として、製造現場で幅広く導入されています。 ■主な用途 ・汎用工作機械の位置決め:旋盤、フライス盤、ボール盤、研削盤などの1軸移動量管理 ・専用機・自動機の位置決め:裁断機、プレス機、送り装置などのストローク量測定 ・測定治具・検具のデジタル化:自社製治具や検査用マスター検具への組み込み ・既存設備の補修:生産終了となった旧品番「HK103-1S」からのリプレイス ■導入・実績例 ・【金属加工】汎用機にリニアスケールとセットで後付け。目盛りの読み取り作業をデジタル化し、加工ミスの低減と作業効率化を実現。 ・【品質管理】自動車部品メーカーの出荷検査用治具に組み込み、手作業測定からデジタル表示による判定へ移行。 ・【保全・レトロフィット】故障したHK103-1Sの代替品として選定。配線や取付スペースを変更せず、短時間での復旧・更新に成功。
ラインアップ(1)
| 型番 | 概要 |
|---|---|
| SDS3-1 | HK103-1S |
