実機評価から異常系試験まで。EV AC 普通充電開発を支えるCCID評価装置

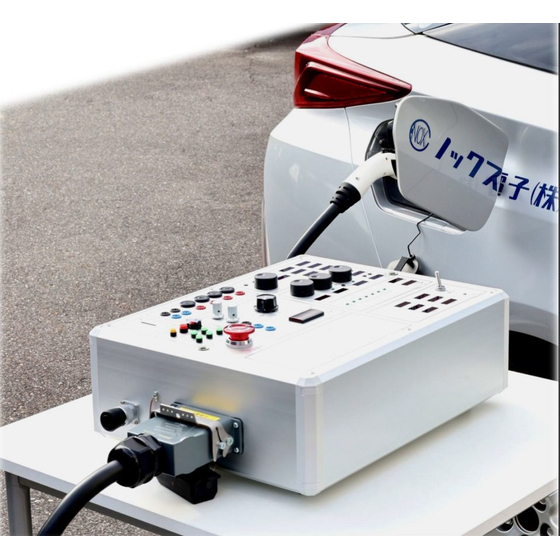

充電CCID評価装置は、EV/PHV用AC充電システムの評価・検証を目的とした評価装置です。実際のCCID（Charging Circuit Interrupter Device）の動作を模擬しながら、CPLT信号の電圧、Duty、周波数、シーケンス時間などを任意に変更でき、充電制御システムの動作確認や異常系評価を効率的に実施でき、EV車両の開発・評価現場にてご使用いただいております。 Type1、Type2、GB/T規格に対応し、PISW抵抗値の変更や地絡・OPEN状態の模擬、ACリレーの強制制御など、実機では再現が難しい試験環境を容易に構築可能です。また、車載充電器（OBC）、ECU、EVSE（充電器）開発における評価環境として活用でき、開発初期段階から不具合の早期発見と品質向上に貢献します。 さらに、充電中の3相/単相 電圧・電流データをロギングし、評価データの収集・解析にもお使いいただけます。実車や充電インフラを常時準備することなく、効率的な検証環境を構築できます。EV充電システム開発における評価工数削減と品質向上を支援する、開発現場向けの高機能評価ツールです。
この製品へのお問い合わせ
基本情報
対応規格：Type1、Type2、GB/T 対応電流：最大80A rms 充電用電源：最大480V（線間電圧） CPLT信号：電圧、Duty、周波数（900～1100Hz）可変 PISW信号：抵抗値可変、地絡／OPEN模擬対応 評価機能：充電シーケンス変更、異常系評価、強制出力モード ロギング機能：AC電圧・電流を5ms周期でCSV保存 表示機能：AC電圧・電流、CPLT電圧、PISW電圧モニタ 外形寸法：W470 × H150 × D375 mm 質量：約14kg 使用環境：屋内（0～50℃） 電源：AC85～264V（50/60Hz） ※ご要望に応じ、電力入力ケーブル、充電プラグケーブルをカスタム対応する事も可能ですのでご相談下さい。
価格情報
「CCID評価装置に関して」下記窓口までお問合せ下さい。 ノックス電子株式会社 担当：山下 TEL : 0565-51-0165
価格帯
500万円 ~ 1000万円
納期
※市場部品入手状況によりご相談させて頂きます
用途／実績例
EV、PHEV車両のAC普通充電開発において以下の評価が可能です。 1) お客様保有のAC電源と弊社電力入力ケーブルを接続する事により任意のAC電圧にて充電評価が可能 2) Type1、Type2、GB/T等、オプション販売する各種規格の充電プラグを取り付ける事により充電評価が可能 3) 本装置にて、CLPT周波数、CPLT電圧、CPLT Duty、CP抵抗値 を任意で変更可能であり 正常系のみならず、規格上限での車両挙動確認や、規格外での車両動作挙動をご確認い頂けます。 4) 装置には、PE線の断線模擬も可能であり異常時の車両挙動を確認もご確認頂けます。 5) AC電圧は、ロギング可能であり、PI電圧、ＣＰ電圧を装置で計測可能 CCIDと車両の問題切り分け等にお使いいただけます。
