SM1004 梁の構造力学試験機

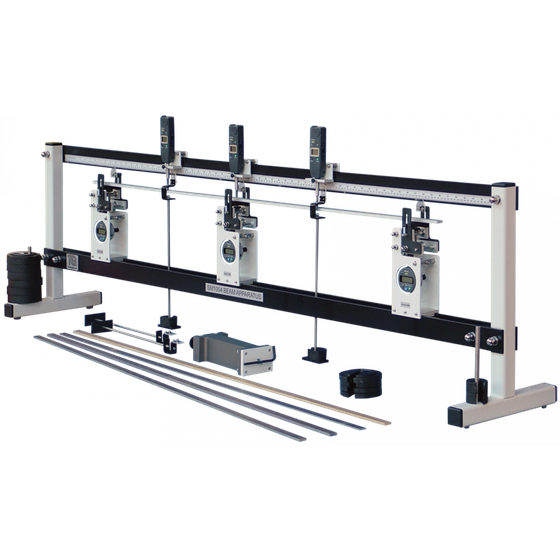

異なる材質の試験片に様々な荷重をかけて、試験片のたわみや支点反力を計測します。 インジケータ式ロードセル付きのピン支点支柱（ナイフエッジ）3個は各支点変位をデジタル表示し、その変位（mm）から反力（N）を求めます。3個のたわみ表示器は梁のたわみをデジタル表示します。各支点はレールに沿って移動・付け外しができ単純梁、一端固定他端ヒンジ梁、連続梁、片持ち梁試験から実験値と理論値を比較検証します。装置には異なる5種類の試験片が付属されます。更に幅広く実験を行うために10個入りの追加試験片SM1004a（別売）がオプションで用意されています。 オプションのデータ自動収集システムVDAS-B（別売）は、支点反力とたわみの計測データをリアルタイムにパソコン（別売）に表示し、収集されたデータを計算・図表化することができますので実験をスムーズに進める事ができます。
この製品へのお問い合わせ
基本情報
SM1004仕様 寸法：W2000 ｘ D580 ｘ H550ｍｍ 重量：約43kg ピン支点：3個（レベル調整エッジ付き） デジタルインジケータ式ロードセル 計測範囲0～60N 変位1mm=反力10N（デジタル表示） たわみ表示機：3個（デジタル表示） 測定範囲：0-25mm、精度0.01mm SM1004付属品リスト 固定支点x1個（片持ち梁実験用） 重りハンガーx4本 重り（2Nx4個, 5Nx4個, 10Nx6個） 軟鋼製梁試験片L1350x3種（W19x厚3.2mm, W19x厚4.8mm, W19x厚6.4mm） 黄銅製梁試験片L1350 - W19x厚6.4mm アルミ製梁試験片L1350 - W19x厚6.4mm 実験マニュアル
価格帯
納期
用途／実績例
異なる材質の試験片に様々な荷重をかけて、試験片のたわみや支点反力を計測します。 納入実績：職業能力開発大学校、ポリテクセンター、大学、高校等
詳細情報
-
VDAS-B データ自動収集システム（別売りオプション） PC（別売）と接続して測定データを表示、収集されたデータを計算、図表化します。 寸法：W330 x D205 x H45mm 約2Kg 電源：AC90-250V 50/60Hz, 1A
-
VDAS-B データ自動収集システムソフトウェア参考画面
-
SM1004a追加試験片セット（別売りオプション） 軟鋼試験片L745mmx4種 – W19x厚3.2, W13x厚6.4mm、7.9mm正方形、不均一形状（テーパ） アルミ試験片L745mm - W19x厚6.4mm アルミ試験片L735mm - 13ｍｍチャンネル断面x厚1.6mm 黄銅試験片L745mm - W19x厚3.2mm 硬木材試験片L745mm - W19x厚6mm 鉄と黄銅混合物試験片L745mm - 軟鋼W19x厚3.2mmと黄銅W19x厚3.2mm アルミと木混合物L745mm - 木W19x厚6mmと厚1.6mmアルミ板
-
SM1004c ひずみゲージ付き試験片（別売りオプション） ひずみゲージが取付けられた軟鋼試験片 L1350xW19.1xt6.4mm ハーフブリッジ式ひずみゲージ x8ヶ所（梁中央から135mm均等間隔） ゲージ率 3.1~3.25 ※ひずみを読み取るにはひずみ表示器（SM1010）が必要です。
-
SM1010 ひずみ表示器（別売りオプション） 一般的な金属箔ひずみゲージをデジタル表示します。 過渡ひずみ測定用の 2 つの動的ひずみ出力機能を備えています。 データ自動収集システムVDAS（別売）と接続して、パソコン（別売）に表示・データ収集することもできます。 寸法：W380 x D310 x H130mm 約4.5Kg 電源：AC90-250V 50/60Hz, 1A 読取チャンネル数：16CH（4CH表示切換え式） ゲージ率調整：1.9-2.3 ひずみ表示範囲：±10000 μST ひずみ出力範囲：±2000 μST 受入れブリッジ方式：クォーターブリッジ、ハーフブリッジ、フルブリッジ
-
SM1004C ひずみゲージ付き試験片を使用した実験 接続参考図 SM1004の他、別売りのVDAS-B, SM1004C, SM1010, コンピュータが含まれています。
