床下配管スペースなし、穴あけ不可のレイアウト制限を完全克服した事例をご紹介！

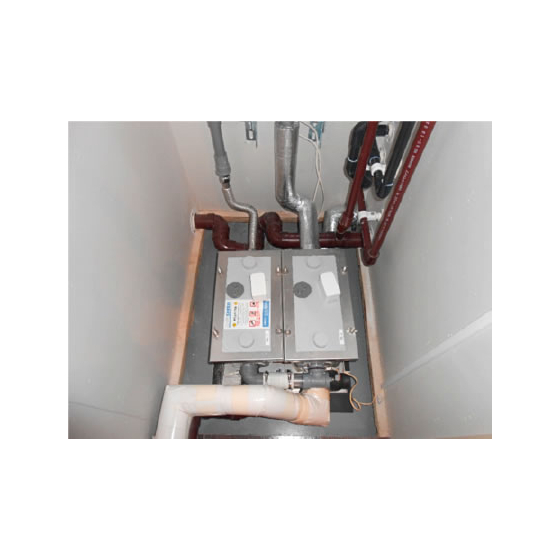

オフィスビルの給茶室に「雑排NPBW(ZA-100NPBW)」を導入いただいた 事例をご紹介いたします。 当事例では、1階のテナントに給茶室を設けたいがOAフロアーのために 床下配管スペースをとることができず、また床に穴を開けることもできず、 レイアウトが制限されてしまっているという課題がありました。 機器設置の際に各流入配管は個別にて配管し、ポンプユニット4箇所の 接続口を使用。配管ルートは天井内を利用し、吐出管を3m立ち上げて 天井内を横引いて、既存排水管へ接続としました。 【事例概要(一部)】 ■設置場所：オフィスビル 給茶室 ■機種：雑排NPBW(ZA-100NPBW) ■接続器具：シンク2台・コーヒーマシン・湯沸器・製氷機 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【その他の事例概要】 ■課題＜ご要望＞ ・床下配管スペースをとることができない ・床に穴を開けることもできず、レイアウトが制限されてしまっていた ■ご提案の内容＜設計施工上のポイント＞ ・接続接続器具が多数のため雑排NPBWを採用 ・各流入配管は個別にて配管し、ポンプユニット4箇所の接続口を使用 ・配管ルートは天井内を利用し、吐出管を3m立ち上げて天井内を横引いて、 既存排水管へ接続 ・湯沸器は壁掛式、間接排水となるホッパー部はポンプ天端＋150mmを 確保していただいた ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（3）
カタログをまとめてダウンロード
企業情報
フランスSFA社製サニポンプシリーズ(SFAポンプ)を、SFA社承認のもと主に業務用途としてメンテナンス簡易化を目的に加工した製品を販売しています。 販売実績は累計4000台以上！機種選定や施工アドバイスまたメンテナンスも弊社にて承ります。
