【グリーンレーザー】シャープな直線パターン！遠方まで投影することが可能！【NETIS登録】
【NETIS登録番号 HK-240021-A】 光源とバッテリー及び、設計された投影機の設置高さと距離に投影焦点を合致させる特殊フィルターで構成！ 本工法は、光のパターンを路面に投影し、瞬時に区画線の所定位置を可視化する技術です。 道路工事の区画線工など、路面に直線の罫書作業を必要とする現場に適用可能。 罫書作業が不要となるため、経済性、工程、安全性、施工性の向上が期待できます。 【適用条件】 ■自然条件：風による制約なし ■現場条件 ・明るさ200lux以下(夕方から早朝)の環境で使用できる ・明るさ200luxを超える昼間の場合、パターンライトの視認性が低下する ■技術提供可能地域：技術提供可能地域についての制限なし 【適用範囲】 ■適用可能な範囲：直線道路及び、曲線道路の起終点(BC～EC)距離が100m未満のカーブ ■特に効果の高い適用範囲 ・直線区間が長い道路 ・夜間工事やトンネル内など低照度で墨糸による描写線が視認しにくい環境下 ■適用できない範囲：曲線道路の起終点(BC～EC)距離が100m以上のカーブ ※お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
本工法は、DNP高視認性パターンライト(JIS C 6802:2014、及びIEC60825-1:2014の4.4項にもとづくクラス1レーザー製品)を 活用した工法であり、DNP高視認性パターンライトは、Risk Group 2(IEC 62471:2006)に分類されます。 サイズ／重量 ： 193mm×φ50ｍｍ／450ｇ ※DNP高視認性パターンライト 使用環境 ： 0℃～35℃ 保存温度／湿度 ： －20℃～＋40℃／65％±20％ 非結露 防塵防水性能 ： IP65相当 電源 ： DC 5V 入力仕様：5V±10％ 消費電力 ： 約3.0W 光源 ： 緑色レーザーダイオード 投影ライン幅 ： 0.02ｍ～0.04ｍ
価格帯
納期
※数量によって納期が変動しますので、お気軽にお問合せください。
用途／実績例
路面などに行うすべての罫書き作業に利用可能です。 施工機械、自動車、歩行者などの視線誘導に使用可能です。 (明るさ200lux以下の作業環境で使用可能) ・区画線工事 ・舗装工事 ・除雪、排雪作業 ・交通誘導
詳細情報
-
100m以上の直線パターンを投影することができます。
-
明るさ200lux以下(夕方から早朝)の環境で使用できます。
-
装置は軽量コンパクトで、三脚や施工機械に簡単に設置できます。 モバイルバッテリーで8時間以上、点灯可能です。 本工法は、大日本印刷(株)の「DNP高視認性パターンライト」を活用しています。
-

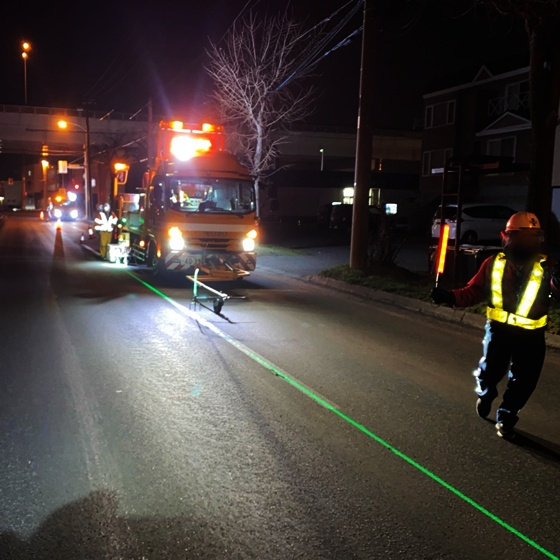

ペイントマーカー車に設置し、区画線施工の罫書きに使用できます。
-
路面などに行うすべての罫書き作業に利用可能です。
-
除雪・排雪作業の安全対策に利用できます。
-
舗装工事で、アスファルトフィニッシャーに設置しました。
-
所定の位置を可視化することができます。
